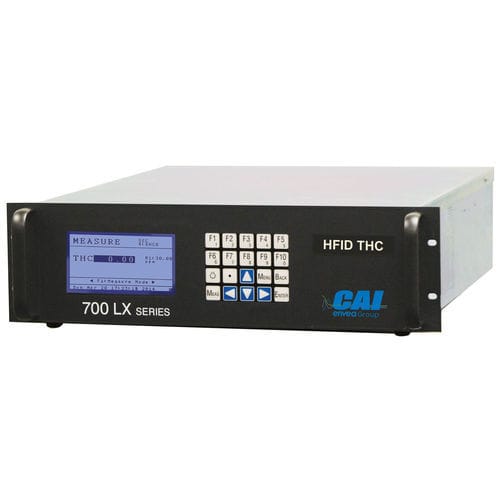

Analizzatore di gas 700 LX HFID

di idrocarburi totalidi processodi concentrazione

Panoramica
Il ENVEA 700 LX HFID misura in continuo la concentrazione totale di idrocarburi nei campioni gassosi tramite rilevamento a ionizzazione di fiamma (FID) con forno riscaldato a 191 °C, progettato per il monitoraggio continuo di processo e delle emissioni.

Principio di funzionamento
L'analizzatore comprende un forno riscaldato (191 °C) che ospita un bruciatore e una pompa campionamento riscaldata opzionale. Una fiamma stabile è mantenuta da flussi regolati di aria e idrogeno o miscele H2/He o N2. Il gas campione si ionizza nella fiamma; un FID ad anello frazionato con due elettrodi e un amplificatore elettrometrico ad alta impedenza e basso rumore misura la corrente ionica proporzionale alla concentrazione di idrocarburi.

Caratteristiche e vantaggi

• Intervalli di misura: 30 ppm a 30.000 ppm (scala metano) o 0–10 a 10.000 ppm (scala propano)
• Calibrazione automatica e commutazione automatica dell'intervallo
• Risposta rapida: 90% della scala in ~3 s
• Controllo elettronico del flusso e rivelatore a temperatura stabilizzata
• Interruzione automatica carburante/aria e diagnostica completa
• Uscite standard: tensione, corrente, RS-232 AK, TCP/IP MODBUS

Opzioni

• Pompa di campionamento riscaldata interna
• Modulo di calibrazione interno
• Elettrovalvole

Applicazioni principali

• Monitoraggio dell'efficienza di combustione
• Analisi dei gas di processo
• Test delle celle a combustibile
• Controllo di feedback per turbine e generatori
• Monitoraggio della sicurezza del personale
• Emissioni veicoli e motori

Informazioni tecniche
Rilevatore: Rilevamento a ionizzazione di fiamma (FID)
Tempo di risposta: 90% della scala in 3 secondi
Intervalli: Quattro intervalli configurabili dall'utente da 0–30 a 30.000 ppm (CH4) o 0–10 a 10.000 ppm (C3H8)
Limite di rilevazione / Risoluzione: 10 ppb di carbonio
Ripetibilità: Migliore di 0,5% FS
Linearità: Migliore di 1% FS
Accuratezza: Migliore di 1% FS
Rumore: < 1% FS
Deriva zero/scala: < 1% FS per 24 h
Portata campione: Tipicamente 1,5–2,5 L/min
Requisiti aria: Aria purificata <1 ppm C o aria sintetica (300 cm³/min per H2/He; 400 cm³/min per H2)
Alimentazione: 115/230 VAC ±10%, 50/60 Hz, 750 W max
Display: 3" x 5" LED LCD
Dimensioni e peso: 5¼ A x 19 L x 23 P (inches) / 50 lbs.

Caratteristiche / Specifiche

• Modello: 700 LX HFID
• Principio di rilevamento: Flame Ionization Detection (FID)
• Temperatura forno: 191 °C
• Intervalli: Configurabili fino a 30.000 ppm
• Limite di rilevazione: 10 ppb carbonio
• Tempo di risposta: 3 s (90% FS)
• Uscite: Tensione, corrente, RS-232 AK, TCP/IP MODBUS
• Portata campione: ~1,5–2,5 L/min
• Alimentazione: 115/230 VAC ±10%, 50/60 Hz, 750 W max
