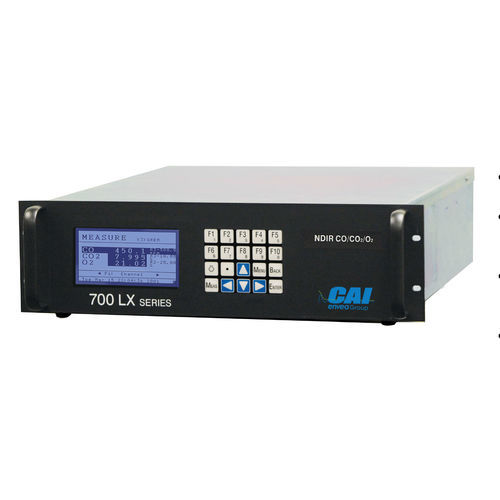

Analizzatore di gas 700 LX

di processodi concentrazionead assorbimento d'infrarossi

Descrizione
L’analizzatore ENVEA 700 LX NDIR effettua misure basate sulle caratteristiche di assorbimento infrarosso dei gas. Utilizza un raggio IR modulato e un rilevatore microfluido a due camere per fornire risultati di concentrazione stabili e ripetibili; l’ossigeno è misurato tramite tecnologia paramagnetica o celle a combustibile.

Principio di misura
Un raggio infrarosso modulato attraversa una cella di campionamento dove parte dell’energia viene assorbita dal gas bersaglio. Il raggio attenuato entra in un rilevatore microfluido a due camere riempito con il gas d’interesse; la differenza di pressione tra le camere genera un leggero flusso rilevato da un sensore di microflusso e convertito in segnale di uscita. L’O₂ viene visualizzato in percentuale tramite sensori paramagnetici o a celle a combustibile.

Caratteristiche e vantaggi

• Misura IR da pochi ppm fino al 100 % della scala; O₂ da 0–1 % (paramagnetico) fino a 0–100 %
• Multicomponente: fino a tre canali IR o due canali IR più O₂
• Calibrazione automatica e selezione automatica del campo
• Tempo di risposta rapido con compensazione temperatura/pressione
• Sistema operativo robusto basato su Linux
• Funzionamento e controllo remoto via RS‑232, TCP/IP o ingressi digitali
• Diagnostica completa e uscite standard (tensione, corrente, RS‑232 AK, TCP/IP, MODBUS o protocolli AK)

Opzioni

• Pompa interna di campionamento
• Controllo della portata del campione
• Flussi multipli di campionamento
• Guide per montaggio su rack 19"

Applicazioni principali

• Efficienza di combustione
• Analisi dei gas di processo
• Analisi delle celle a combustibile
• Controllo di retroazione per turbine/generatori
• Sicurezza del personale
• Emissioni di veicoli

Approvazioni / Conformità

• Conforme a UL 61010-1 (certificato CAN/CSA C22.2 n. 61010.1)
• Conformità U.S. EPA: 40 CFR PART 1065
• Conforme a ECE R49-06

Caratteristiche / Specifiche tecniche

• Gas misurabili: CO, CO₂, CH₄, SO₂, NO (NO con convertitore NOx esterno) e O₂
• Intervalli O₂: 0–1 % (paramagnetico) fino a 0–100 % FS, quattro intervalli configurabili
• Metodo IR: Infrarosso non dispersivo (NDIR)
• Tipo di rivelatore: Microflusso (due camere)
• Intervalli NDIR: 10:1
• Risoluzione: tip. 0,1 % FS
• Ripetibilità: < 0,5 % FS
• Linearità: < 1,0 % FS (intervalli tarati in fabbrica)
• Accuratezza / Precisione: tip. < 1 % FS
• Rumore: < 1 % FS
• Deriva zero/span: < 1 % FS per 24 h
• Regolazione zero/span: tramite pannello frontale, TCP/IP, RS‑232 o ingresso digitale
• Portata campione: 0,5–2,0 L/min
• Temperatura campione: fino a 50 °C (non condensante)
• Temperatura ambiente: 5–40 °C
• Dimensioni (A×L×P): 134 × 483 × 584 mm
• Peso: 13,6–20 kg (a seconda della configurazione)
