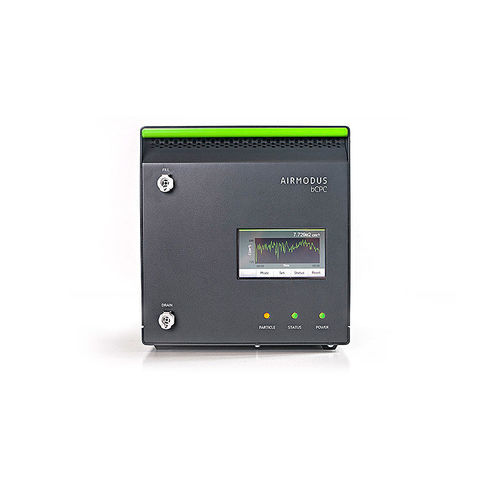

Contatore di particelle digitale A20-CEN bCPC

a condensazioneUSBRS-232

Panoramica
L'A20-CEN bCPC è il contatore di particelle per condensazione di riferimento inserito nella whitelist ACTRIS per le reti di monitoraggio atmosferico. Rileva e conta particelle ultrafini fino a 10 nm mediante uno stadio saturatore–condensatore che fa crescere le nanoparticelle a dimensioni rilevabili otticamente. Collaudato in centinaia di stazioni di ricerca, può operare in interno o esterno come monitor di concentrazione totale e come rilevatore CPC standard nei sistemi Airmodus A-SMPS per misure della distribuzione dimensionale conformi a CEN/TS 17434.

Caratteristiche principali

• Prodotto di riferimento nella whitelist ACTRIS
• Conteggio preciso delle particelle a 10 nm
• Algoritmo di calibrazione completamente aperto per trasparenza delle misure
• Rilevatore CPC standard per sistemi SMPS
• Diagnostica avanzata del segnale per lo stato dello strumento e la qualità dei dati
• Compatibilità con i sistemi Airmodus PSM/PSM
• Nuovo sistema di ingresso BlockSafe per ridurre le ostruzioni

Applicazioni

• Reti di ricerca atmosferica e stazioni di monitoraggio
• Sistemi SMPS per misure della distribuzione dimensionale delle particelle (Airmodus A-SMPS)
• Monitoraggio in camere bianche e ricerca sulle nanoparticelle
• Monitoraggio continuo della concentrazione totale di particelle in interno ed esterno

Omologazioni e certificazioni

• Prodotto nella whitelist ACTRIS
• Conforme a EN 16976:2024

Specifiche tecniche

• Intervallo dimensionale particelle: 10 nm – 2,5 μm *
• Cut-off (Dp50%): 10 nm ± 1 nm; Dp90% < 20 nm
• Intervallo di concentrazione: 0 – 150.000 #/cm³ (modalità conteggio particelle singole) **
• Portata ingresso aerosol: Nominale 1,05 L/min ±5%
• Portata campione aerosol: Nominale 1,05 L/min (nessuna diluizione, flusso totale attraverso l'ottica)
• Tempo di risposta: t95 < 1,15 s
• Falsi conteggi: < 0,001 #/cm³
• Fluido di lavoro: n-Butanolo (>99,5%)
• Condizioni di campionamento: Pressione 75–105 kPa; Punto di rugiada < 15°C ***
• Condizioni ambientali: Temperatura 15–35°C; Pressione 75–105 kPa; UR 0–95%
• Interfacce di comunicazione: Uscita analogica (BNC, 0–10 V); Uscita impulsi (BNC); RS-232; Ethernet (RJ45); USB tipo B
• Diagnostica: Portata, temperature saturatore/condensatore/ottica, livello liquido, pressione ugello, pressione orifizio critico, corrente laser, qualità dell'impulso
• Connessioni: Ingresso: tubo inox 1/4"; Vuoto esterno: tubo inox 1/4" (pompa integrata su richiesta)
• Software: Airmodus MultiLogger (Windows 10+)
• Vuoto esterno: 100–400 mbar a NTP (o <40% della pressione d'ingresso)
• Alimentazione: Adattatore esterno 100–240 VAC 50/60 Hz, max 160 W; Consumo in regime 100 W; Uscita 12 VDC, 11,5 A
• Dimensioni e peso: 260 × 230 × 400 mm (H × W × D); 8,5 kg
• Condizioni di spedizione: Temperatura 0–40°C; UR <95% senza condensa; spedire in posizione verticale
• Note: * Cut-off espresso come diametro equivalente di mobilità (particelle d'argento). ** Intervallo calibrato; lo strumento può misurare concentrazioni superiori senza verifica di accuratezza individuale. *** Per RH elevata, utilizzare un essiccatore per aerosol.
