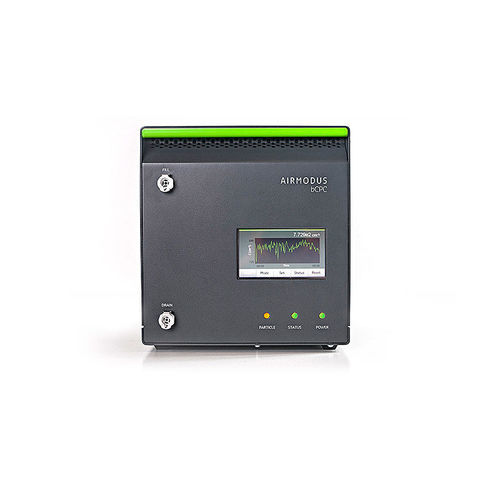

Contatore di particelle per liquido A20-UF bCPC

digitalea condensazioneEthernet

Panoramica
L'A20-UF bCPC è un contatore di particelle per condensazione per particelle ultrafini, in grado di rilevare aerosol fino a 3 nm. È elencato nella ACTRIS UF whitelist ed è adatto a misure che richiedono il conteggio totale delle ultrafini a 3 nm.

Principio
I CPC rilevano e contano particelle ultrafini facendo crescere le nanoparticelle in un sistema saturatore–condensatore fino a dimensioni rilevabili otticamente. L'A20-UF può operare in configurazioni dualCPC e come CPC rivelatore per strumenti PSM. L'acquisizione dati è supportata da Airmodus MultiLogger con formato dati ACTRIS nativo.

Conformità

• ACTRIS UF whitelist
• EN 16976:2024
• Compatibile dualCPC

Conteggio individuale e calibrazione
Gli algoritmi di calibrazione sono completamente trasparenti e pubblicati. La curva di efficienza di rilevamento è disponibile per calibrazioni tracciabili. Gli algoritmi supportano il conteggio di singole particelle e forniscono metadati di calibrazione per la tracciabilità.

Caratteristiche e vantaggi

• Cut-off 3 nm (Dp50% ~2.8–3.8 nm)
• Algoritmo di calibrazione completamente aperto
• Bassi falsi conteggi e rumore ridotto
• Diagnostica avanzata del segnale e del sistema
• Compatibile con dualCPC
• Sistema di ingresso BlockSafe

Applicazioni
Adatto per stazioni affiliate ACTRIS, ricerca atmosferica e sugli aerosol, monitoraggio di cleanroom e misure di laboratorio che richiedono conteggio di particelle ultrafini fino a 3 nm.

Informazioni tecniche
Intervallo dimensione particelle: 3 nm – 2,5 µm (butanol)*
Cut-off (Dp50%): 2.8–3.8 nm (particelle d'argento); Dp90% < 10 nm
Intervallo di concentrazione: 0 – 150.000 #/cm³ (conteggio di singole particelle)**
Flusso d'ingresso aerosol: nominale 1,05 lpm ±5%
Flusso di campionamento: nominale 1,05 lpm (flusso completo attraverso l'ottica)
Tempo di risposta: t95 < 1,15 s
Falsi conteggi: < 0,001 #/cm³
Fluido di lavoro: n-Butanol (>99,5%)
Condizioni del campione: Pressione 75–105 kPa; Punto di rugiada < 10°C***
Condizioni ambientali: Temperatura 15–35°C; Pressione 75–105 kPa; UR 0–95%
Comunicazione: Uscita analogica (BNC, 0–10 V), uscita impulso (BNC), RS-232, Ethernet RJ45, USB-B
Diagnostica: Flusso, temperature saturatore/condensatore/ottica, livello liquido, pressione ugello, pressione orifizio critico, corrente laser, qualità impulso
Attacchi: Ingresso 1/4" tubo inox; vuoto esterno 1/4" tubo inox (pompa integrata su richiesta)
Software: Airmodus MultiLogger (Windows 10+)
Vuoto esterno: 100–400 mbar a NTP (o <40% della pressione di ingresso)
Alimentazione: Adattatore esterno 100–240 VAC 50/60 Hz, max 160 W; regime 100 W; uscita 12 VDC 11,5 A
Dimensioni e peso: 260 × 230 × 400 mm (H × W × D), 8,5 kg
Imballaggio/trasporto: Temperatura 0–40°C; UR <95% senza condensa; spedire in posizione verticale.
* Cut-off espresso in diametro equivalente di mobilità (particelle d'argento). La variante PG raggiunge ~4 nm.
** Intervallo calibrato.
*** Punto di rugiada < 10°C (più severo della variante CEN). Si consiglia essiccatore aerosoli per configurazioni ACTRIS.

Caratteristiche / specifiche tecniche

• Modello: A20-UF bCPC
• Limite di rilevamento: fino a 3 nm (Dp50% ~2.8–3.8 nm)
• Intervallo dimensioni misurate: 3 nm – 2,5 µm (butanol)
• Intervallo di concentrazione: fino a 150.000 #/cm³ (conteggio singole particelle)
• Flusso nominale: 1,05 lpm (ingresso e campione)
• Tempo di risposta t95: < 1,15 s
• Falsi conteggi: < 0,001 #/cm³
• Fluido di lavoro: n-Butanol (>99,5%)
• Comunicazioni: analogico 0–10 V, uscita impulso, RS-232, Ethernet, USB-B
• Diagnostica: diagnostiche interne complete
• Alimentazione: adattatore esterno 100–240 VAC, regime 100 W (uscita 12 VDC 11,5 A)
• Dimensioni/peso: 260 × 230 × 400 mm, 8,5 kg
• Standard: ACTRIS UF whitelist, EN 16976:2024, compatibile dualCPC
