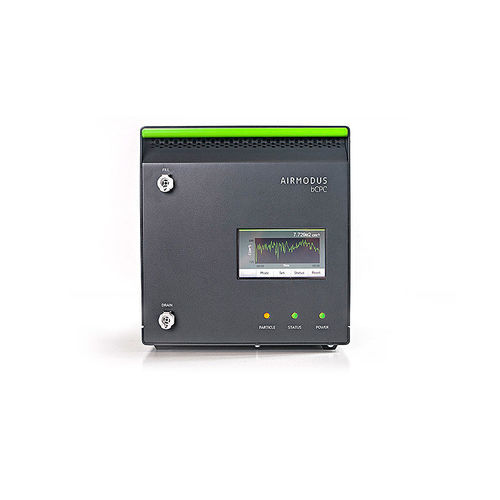

Contatore di particelle digitale A20-HF bCPC

a condensazioneper camera biancaUSB

Sintesi prodotto
Il A20‑HF bCPC è un contatore di particelle per condensazione ad alto flusso progettato per ambienti ultra‑puliti e misure di flusso ad alta frequenza. Fornisce un flusso campione di 2,3 lpm, offrendo un volume di campione significativamente maggiore al rivelatore rispetto a un CPC standard. Disponibile con fluido di lavoro n‑butanolo o variante PG (propilene glicole) inodore e non infiammabile dove il butanolo è limitato. Registrazione dati 1 Hz di default con opzioni 10 Hz o output impulso grezzo per applicazioni Eddy Covariance. Emissione zero di particelle dallo strumento per uso in camera pulita.

Progettato per

• Monitoraggio contaminazione in semiconduttori e camere pulite (ISO 14644)
• Misurazioni di flusso turbolento Eddy Covariance su torri di flusso
• Applicazioni con basse concentrazioni di particelle dove ogni conteggio è importante

Tecnologia e varianti

• Condensatore esteso per la crescita delle particelle a flussi più elevati
• Ugello più grande che mantiene larghezze di impulso costanti sulle varianti A20
• Variante PG (propilene glicole) per funzionamento inodore e non infiammabile
• Zero emissione di particelle strumentali, adatto a camere pulite
• Registrazione 10 Hz e output impulso grezzo disponibili per applicazioni di flusso

Caratteristiche e vantaggi

• Flusso campione elevato: 2,3 lpm
• Cut‑off 7 nm (4–10 nm su richiesta)
• Zero emissione di particelle dallo strumento
• Touchscreen di semplice utilizzo
• 1 Hz default; opzioni 10 Hz o output impulso grezzo
• Pronto per camere pulite e applicazioni semiconduttori
• Compatibile con misure di flusso Eddy Covariance

Note
* Il cut‑off è espresso in diametro equivalente di mobilità (particelle d'argento). Tarature personalizzate (4–10 nm) disponibili su richiesta. L'opzione 10 nm garantisce conformità EN 16976:2024. ** L'A20‑HF presenta una concentrazione massima inferiore rispetto ad alcune varianti CEN/UF (100.000 #/cm³ vs 150.000 #/cm³) a causa del maggior flusso attraverso l'ottica.

Specifiche tecniche

• Modello: A20‑HF bCPC
• Intervallo dimensione particelle: 7 nm – 2,5 μm *
• Cut‑off (Dp50%): 7 nm standard (4–10 nm su richiesta)
• Gamma di concentrazione: 0 – 100.000 #/cm³ (single particle counting)
• Flusso ingresso/campionamento: 2,3 lpm (flusso totale attraverso l'ottica)
• Tempo di risposta: t95 < 1,15 s
• Falsi conteggi: < 0,001 #/cm³
• Fluido di lavoro: n‑Butanol (>99,5%) o Propilene glicole (su richiesta)
• Registrazione dati: 1 Hz default; opzioni 10 Hz o output impulso grezzo via uscita analogica PNC
• Condizioni campione: Pressione 75–105 kPa; Punto di rugiada < 15°C
• Condizioni ambientali: Temperatura 15–35°C; Pressione 75–105 kPa; UR 0–95%
• Comunicazioni: Analogico (BNC, 0–10 V), uscita impulso (BNC), RS‑232, Ethernet RJ45, USB Type B
• Diagnostica: Portata, temperature saturatore/condensatore/ottiche, livello liquido, pressione ugello, pressione orifizio critico, corrente laser, qualità impulso
• Attacchi: Ingresso 1/4" tubo inox; Vuoto esterno 1/4" tubo inox (pompa integrata opzionale)
• Software: Airmodus MultiLogger (Windows 10+)
• Vuoto esterno richiesto: 100–400 mbar a NTP (o <40% della pressione di ingresso)
• Alimentazione: Adattatore esterno 100–240 VAC 50/60 Hz, max 160 W; regime 100 W; uscita 12 VDC 11.5 A
• Dimensioni e peso: 260 × 230 × 400 mm (H × W × D), 8,5 kg
• Trasporto: Temperatura 0–40°C; UR <95% senza condensazione; spedire in posizione verticale
