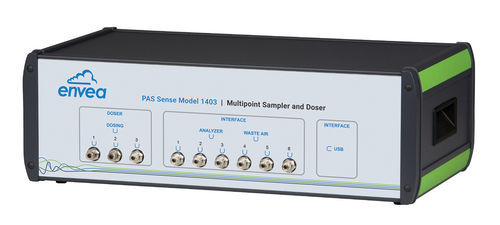

Campionatore di aria in acciaio inossidabile PAS Sense 1403

Panoramica
ENVEA PAS Sense 1403 è un campionatore multipunto e dosatore di gas tracciante che si collega via USB al monitor fotoacustico PAS Sense 1512 per monitoraggio remoto dell'aria e studi di ventilazione. Raccoglie campioni da un massimo di sei punti entro 50 m e fornisce gas tracciante fino a tre punti per analisi del ricambio d'aria. Calibrazione automatica e routine di autoverifica semplificano la verifica delle prestazioni e garantiscono affidabilità.

Caratteristiche e vantaggi

• Controllo remoto completo da PC con software 7650 (Basic) o 7651 (Advanced)
• Calcolo automatico del volume di gas tracciante erogato nei punti di dosaggio
• Sistema di dosaggio tarato in fabbrica
• Funzione di autotest e diagnostica integrata
• Componenti pneumatici in acciaio AISI-316 e tubi in PTFE per ridurre al minimo l'assorbimento di gas

Applicazioni principali

• Campionamento multipunto dell'aria (fino a 6 punti) e invio dei campioni al rilevatore fotoacustico PAS Sense 1512
• Somministrazione di gas tracciante fino a 3 punti per misure di ventilazione e ricambio d'aria

Informazioni tecniche
Sistema di campionamento
I valori indicati assumono tubazione di 50 m e diametro interno 3 mm. Prestazioni pompa (campionamento): pressione di aspirazione in funzione 20 kPa; portata volumetrica 15 ml/s; velocità di trasporto del campione ≈ 2 m/s. La valvola a tre vie instrada i campioni verso lo scarico o verso l'unità 1512 collegata. Pressione minima in caso di ostruzione: 40 kPa.

Sistema di dosaggio
I dati assumono l'uso di SF6 o R134a come gas tracciante e tubi in nylon 50 m × 3 mm ID. Prestazioni pompa (dosaggio): pressione minima di esercizio 10 kPa; flusso d'aria supplementare per canale di dosaggio 4 ml/s. Alimentazione gas tracciante: bombola pressurizzata; pressione di fornitura 300 kPa ±10 % (assoluto).

Regolatore di portata massica
La fornitura del gas tracciante è controllata da un regolatore di portata massica. A 300 kPa abs: SF6 ≈ 1,4–17,5 ml/s; R134a ≈ 1,5–18,5 ml/s. Tempo massimo per erogare una dose su 50 m con tubazione standard: ~1 minuto. Precisione del calcolo della dose: ±2 %.

Alimentazione
100–240 V AC, 50–60 Hz; assorbimento: 0,9 A.

Dimensioni e peso
155 x 445 x 260 mm; Peso: 10 kg.

Omologazioni e certificazioni
Conformità: Marcatura CE (Direttive EMC e Bassa Tensione); EN 61010-1 (3ª ed., 2010); EN 61326-1:2013. Condizioni ambientali secondo IEC 61010-1: altitudine ≤ 2000 m; temperatura di esercizio 5 °C–40 °C; stoccaggio −25 °C–55 °C; UR max 80 % fino a 31 °C, diminuzione lineare a 50 % a 40 °C; grado di inquinamento 2; categoria di sovratensione II; uso indoor.

Caratteristiche / specifiche tecniche

• Modello: PAS Sense 1403
• Produttore: ENVEA
• Connessione: USB a PAS Sense 1512
• Punti di campionamento: fino a 6 (con tubazione 50 m)
• Canali di dosaggio: fino a 3
• Tubazioni suggerite: 50 m, Ø int. 3 mm
• Pneumatica: AISI-316, PTFE
• Pompa campionamento: aspirazione 20 kPa; portata 15 ml/s; trasporto ≈ 2 m/s; pressione minima ostruzione: 40 kPa
• Pompa dosaggio: pressione min 10 kPa; flusso supplementare per canale 4 ml/s
• Pressione gas tracciante: 300 kPa ±10 % abs
• Range regolatore (300 kPa): SF6 ≈ 1,4–17,5 ml/s; R134a ≈ 1,5–18,5 ml/s
• Precisione dosaggio: ±2 %
• Tempo max erogazione su 50 m: ~1 minuto
• Alimentazione: 100–240 V AC, 50–60 Hz, 0,9 A
• Dimensioni: 155 x 445 x 260 mm
• Peso: 10 kg
• Certificazioni: CE, EN 61010-1, EN 61326-1
