Supporto per sonda retrattile EXtract 810M

manualepneumatico

Descrizione

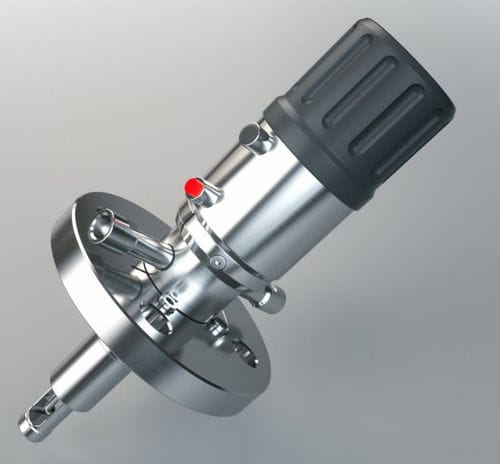

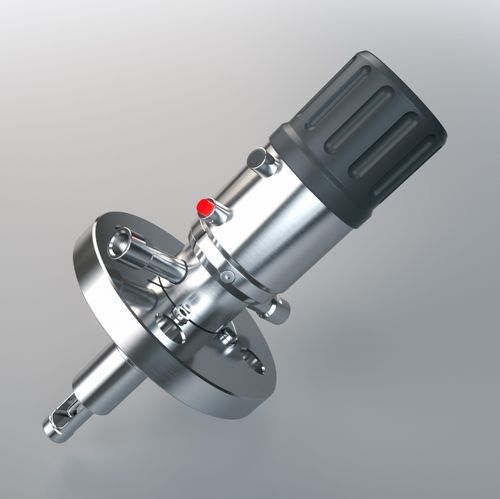

EXtract 810M è un alloggiamento retrattile per sonde ad azionamento manuale, progettato per montaggio in linea su serbatoi e tubazioni di processo. L'azionamento manuale rotativo inserisce e ritrae sensori filettati PG13.5 Ø12/225 mm o Ø12/280 mm dal mezzo di processo alla camera di pulizia. Una manopola di sicurezza meccanica blocca automaticamente le posizioni di misura e servizio. Pulizia, risciacquo e taratura del sensore sono possibili con il processo in esercizio.

Vantaggi

• Design compatto e robusto con raschietto integrato
• Bloccaggio automatico con indicatori per posizione misura e servizio
• Blocco di sicurezza automatico in assenza del sensore
• Materiali: acciaio inox AISI 316L / 1.4404 o Alloy C22 (2.4602)
• Lunghezza di immersione fino a 107 mm
• Idoneo per zone ATEX
• Ampia scelta di raccordi di processo e materiali di tenuta
• Funzionamento fino a 16 bar e 140 °C
• Unità di azionamento manuale esente da manutenzione
• Semplice retrofit a comando pneumatico

Configurazione (opzioni)

• Materiali a contatto con il fluido: acciaio inox 1.4404 / 316L; Alloy C22 (2.4602)
• Materiali di tenuta (a contatto): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Tipi di sensore: 225 mm Ø12 PG13.5 gel-filled; 280 mm Ø12 PG13.5 liquid-filled
• Connessioni di processo: Flangia DN32 / DN40 / DN50; ANSI 1¼" / 1½" / 2"; MNPT 1¼"; TriClamp 1–1.5" (OD Ø50,5 mm); TriClamp 2.0 (OD Ø64 mm)
• Connessioni di pulizia: G 1/8" femmina; G 1/4" femmina; 1/4" NPT femmina
• Feedback di posizione: nessuno; elettrico (NAMUR) opzionale

Specifiche (tabella)
Pressione di processo: 0…16 bar
Temperatura di processo: -10…140 °C
Temperatura ambiente: -10…70 °C
Lunghezza di immersione: fino a 107 mm
Sensori: Ø12/225 mm (PG13.5) e Ø12/280 mm (PG13.5) opzioni
Materiali: acciaio inox 1.4404 / 316L; Alloy C22 (2.4602)
Tenute: EPDM, FPM (Viton), FFKM (Kalrez)
Connessione processo: Flangia DN32 / DN40 / DN50; ANSI 1¼" / 1½" / 2"; MNPT 1¼"; TriClamp 1–1.5" / TriClamp 2"
Porti di pulizia: G1/8"; G1/4"; FNPT1/4"
Alimentazione: unità di comando manuale rotativa (senza manutenzione)
Fine corsa: interruttori NAMUR elettrici opzionali

Applicazioni

• Compatibile con sensori Ø12/225 mm e Ø12/280 mm con filettatura PG13.5 (pH vetro e sensori ISFET; sensori di conducibilità, temperatura, torbidità e altri sensori ottici)
• Industria chimica
• Trattamento acqua e acque reflue
• Processi gravosi
• Sostituzione, pulizia o taratura del sensore in condizioni di processo

Caratteristiche tecniche

• Pressione di processo: 0…16 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Lunghezza di immersione: fino a 107 mm
• Sensori compatibili: Ø12/225 mm (PG13.5) e Ø12/280 mm (PG13.5)
• Materiali: acciaio inox 1.4404 / 316L; Alloy C22 (2.4602)
• Opzioni di tenuta: EPDM, FPM (Viton), FFKM (Kalrez)
• Connessioni process: flangia DN32/DN40/DN50, ANSI 1¼"/1½"/2", MNPT 1¼", TriClamp 1–1.5" / 2"
• Porti di pulizia: G1/8", G1/4", FNPT1/4"
• Azione: unità manuale rotativa senza manutenzione (retrofit pneumatico possibile)
