Supporto per sonda retrattile EXtract 830M

pneumaticomanuale

Panoramica prodotto

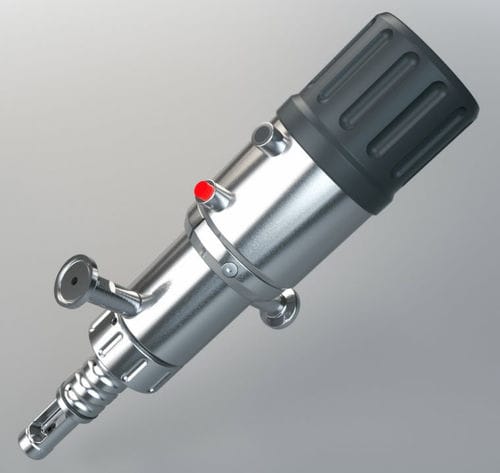

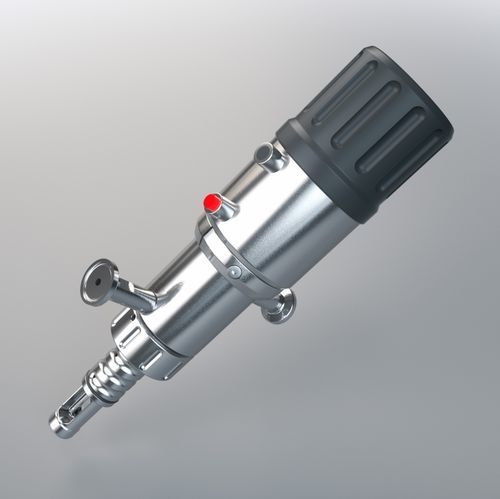

EXtract 830M è un alloggiamento estraibile per sonde azionato manualmente, in acciaio inox con design igienico, per il montaggio su serbatoi e tubazioni di processo. L'unità di azionamento inserisce il sensore nel mezzo di processo e lo riporta nella camera di pulizia. Le posizioni finali ("misura" o "assistenza") sono bloccate automaticamente da una manopola di sicurezza. Pulizia, risciacquo e calibrazione del sensore possono essere eseguiti con il processo in funzione.

I vostri vantaggi

• Design igienico
• Sistema di bloccaggio automatico con indicatori per le posizioni misura e assistenza
• Blocco di sicurezza automatico quando il sensore è rimosso
• AISI 316L / 1.4404, finitura superficiale Ra < 0,78 µm, elettrolucidato
• Ampia gamma di connessioni di processo e materiali di tenuta
• Operativo fino a 16 bar e 140 °C
• Azionamento manuale esente da manutenzione
• Facile retrofit a comando pneumatico

Applicazioni

• Per tutti i sensori Ø12–225 mm o sensori riempiti Ø12–280 mm con filetto PG13.5 (sensori pH vetro e ISFET, conducibilità, temperatura, torbidità e altri sensori ottici)
• Industria alimentare
• Farmaceutico
• Applicazioni igieniche
• Sostituzione del sensore in condizioni di processo

Specifiche (tabella)
Pressione di processo: 0…16 bar
Temperatura di processo: -10…140 °C
Temperatura ambiente: -10…70 °C
Sensori: 225 mm Ø12 PG13.5 (anche Ø12–280 mm riempiti, PG13.5)
Materiali: acciaio inox 1.4404 / 316L
Superficie di processo: < Ra 0,78 µm, elettrolucidato
Guarnizioni: EPDM/FEP (FDA USP VI), FPM (Viton)/FEP
Connessioni di processo: Ingold DN25 G1¼" , HyCIP® OP25/50/55 mm, TriClamp 1–1.5" , TriClamp 2" , Varivent N DN40–125, Neumo BioControl D50, DIN11851 DN50
Connessioni di pulizia: G1/8" , G1/4" , FNPT 1/4"
Unità di azionamento: azionamento manuale rotativo (senza manutenzione)
Finecorsa: opzionali elettrici NAMUR

Caratteristiche / specifiche tecniche

• Pressione di processo: 0…16 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Materiale parti a contatto con il fluido: acciaio inox 1.4404 / 316L
• Finitura superficiale: Ra < 0,78 µm, elettrolucidato
• Materiali di tenuta: EPDM/FEP (FDA USP VI) o FPM (Viton)/FEP
• Alloggiamento sensore: Ø12 / 225 mm (PG13.5), opzioni per sensori riempiti Ø12–280 mm
• Connessioni disponibili: Ingold, HyCIP®, TriClamp, Varivent, NEUMO BioControl, DIN11851
• Opzioni connessione pulizia: G1/8" , G1/4" , 1/4" NPT
• Azionamento: manuale rotativo senza manutenzione (retrofit pneumatico possibile)
