Supporto per sonda retrattile EXtract 840M

manuale

Descrizione del prodotto

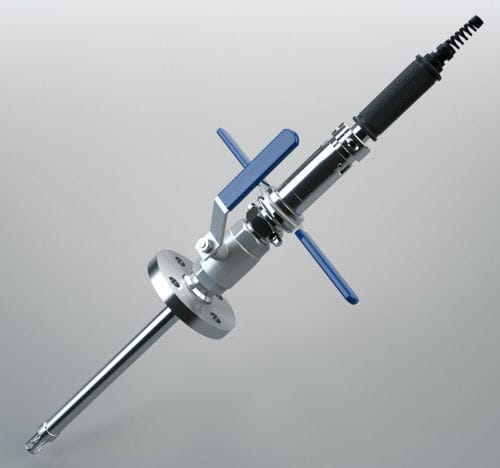

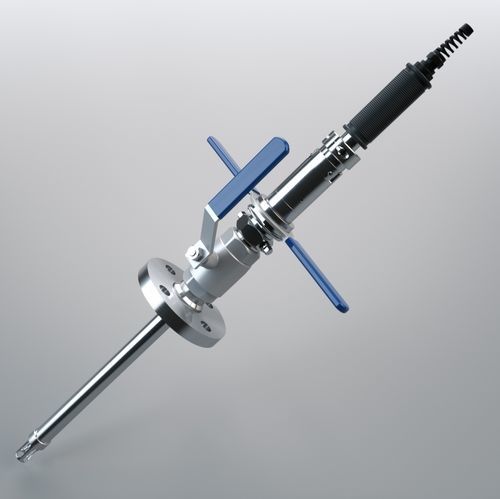

EXtract 840M è un alloggiamento retrattile per sonde azionato manualmente, con opzione di valvola a sfera, realizzato in acciaio inossidabile per la misura del pH in linea in tubazioni e serbatoi. La lunga e regolabile profondità di immersione consente di inserire la sonda in profondità nel processo e permette di separare la sonda in condizioni di processo per pulizia, taratura o rimozione insieme al raccordo. Il design garantisce maneggevolezza sicura e facilità d'uso.

Vantaggi

• Opzione valvola a sfera per isolamento di processo
• Pacchetto di tenuta integrato per parti a contatto
• Meccanismo di blocco automatico a pressioni di processo troppo elevate
• Acciaio inossidabile AISI 316L / 1.4404
• Profondità di immersione fino a 700 mm (nominale)
• Ampia gamma di raccordi di processo
• Impiego fino a 12 bar e 130 °C
• Manovrabile manualmente fino a 4 bar

Applicazioni

• Adatto a sonde Ø12–120 mm con filettatura PG13.5 (sonde pH in vetro e ISFET, sensori di conduttività o temperatura, torbidità ed altri sensori ottici)
• Chimica
• Trattamento acque
• Processi industriali gravosi
• Sostituzione della sonda in condizioni di processo
• Applicazioni con grande profondità di immersione

Specifiche tecniche

• Pressione di processo: 0…12 bar
• Temperatura di processo: -10…130 °C
• Temperatura ambiente: -10…70 °C
• Profondità di immersione: 300 mm / 700 mm nominale
• Sonde: 120 mm Ø12 PG13.5
• Materiale: acciaio inossidabile 1.4404 / 316L
• Guarnizioni: EPDM, FPM (Viton), FFKM (Kalrez)
• Raccordo di processo: Flangia DN32 / ANSI 1 ¼", Filetto G1 ¼", MNPT1 ¼"
• Valvola a sfera (opzione): DN32; 1.4408
• Prese di pulizia: G1/8", G1/4", FNPT1/4"
• Azionamento: manuale
• Finecorsa: senza
