Supporto per sonda retrattile EXtract 815M

pneumaticomanuale

Descrizione del prodotto

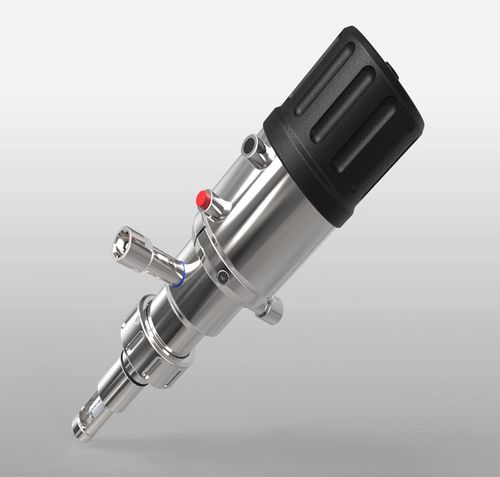

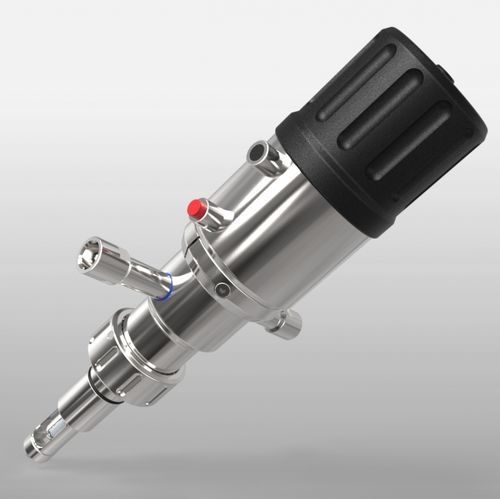

EXtract 815M è un alloggiamento retrattile per sonde ad azionamento manuale per manicotti di saldatura DN25, disponibile in acciaio inox (1.4404 / 316L) o Alloy C22 (2.4602). Il meccanismo rotativo manuale inserisce il sensore nel mezzo di processo e lo ritrae nella camera di pulizia. Una manopola di sicurezza blocca automaticamente le posizioni "misura" e "servizio". Pulizia, risciacquo e calibrazione possono essere eseguiti senza fermare il processo. Uno scraper PTFE integrato consente l'uso in processi abrasivi o gravosi.

Vantaggi

• Scraper PTFE integrato per processi gravosi
• Blocco automatico con indicazione chiara delle posizioni misura e servizio
• Blocco di sicurezza automatico in assenza del sensore
• Gestione sicura a pressioni di processo elevate grazie al meccanismo rotativo
• Materiali: acciaio inox AISI 316L (1.4404) o Alloy C22 (2.4602)
• Lunghezza di immersione fino a 90 mm
• Adatto per aree ATEX
• Campo di esercizio fino a 16 bar e 140 °C
• Azionamento manuale esente da manutenzione; possibile retrofit a unità pneumatiche

Applicazioni

• Compatibile con sensori Ø12/225 mm e Ø12/280 mm filettatura PG13.5 (pH vetro, ISFET, conduttività, temperatura, torbidità e sensori ottici)
• Industria chimica e di processo
• Trattamento acque e acque reflue
• Processi abrasivi o gravosi
• Pulizia in linea, calibrazione e sostituzione sensore durante il processo

Configurazione / Opzioni

• Materiali a contatto: acciaio inox 1.4404 / 316L o Alloy C22 (2.4602)
• Materiali delle guarnizioni: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Lunghezze sensore: 225 mm Ø12 PG13.5 (gel) o 280 mm Ø12 PG13.5 (liquido)
• Connessione di processo: Ingold DN25 G1 1/4" (posizione O-ring 28 mm o 50 mm)
• Porti di pulizia: G1/8" femmina, G1/4" femmina o 1/4" NPT femmina
• Feedback posizione: senza o elettrico (NAMUR)

Specifiche (tabella)
Pressione di processo: 0…16 bar
Temperatura di processo: -10…140 °C
Temperatura ambiente: -10…70 °C
Lunghezza di immersione: fino a 90 mm
Posizione O-ring: 28 mm / 50 mm
Sensori: 225 mm Ø12 PG13.5 (supporta anche Ø12/280 mm PG13.5)
Materiali: acciaio inox 1.4404 / 316L, Alloy C22 (2.4602)
Guarnizioni: EPDM, FPM (Viton), FFKM (Kalrez)
Connessione di processo: G1 1/4" (DN25), Ingold DN25 G1 1/4"
Porti di pulizia: G1/8", G1/4", FNPT1/4"
Azionamento: unità rotativa manuale, senza manutenzione
Finecorsa: opzionali elettrici NAMUR

Caratteristiche tecniche

• Pressione di processo: 0…16 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Lunghezza di immersione: fino a 90 mm
• Posizioni O-ring: 28 mm / 50 mm
• Sensori compatibili: Ø12 mm / 225 mm PG13.5 (anche Ø12/280 mm)
• Materiali a contatto: acciaio inox 1.4404 / 316L o Alloy C22 (2.4602)
• Guarnizioni: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Connessione di processo: G1 1/4" (DN25)
• Connessioni di pulizia: G1/8", G1/4", 1/4" NPT
• Azionamento: manuale rotativo, senza manutenzione; retrofit pneumatico possibile
• Feedback posizione: interruttori NAMUR elettrici opzionali
• Adatto per aree ATEX; fino a 16 bar e 140 °C
