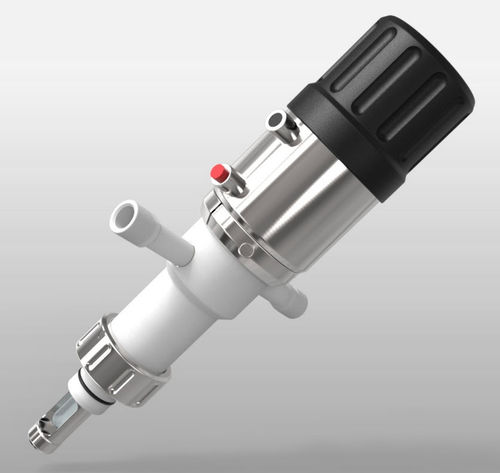

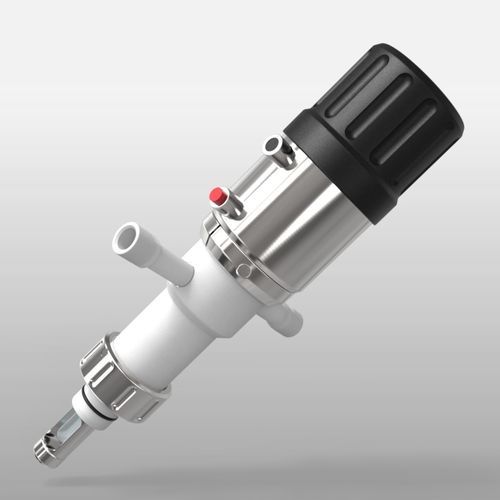

Supporto per sonda retrattile EXtract 825M

pneumaticomanuale

Panoramica
EXtract 825M è un alloggiamento retrattile azionato manualmente, progettato per essere fissato a serbatoi di processo o tubazioni tramite manicotti di saldatura DN25. L'unità di azionamento inserisce il sensore nel mezzo di processo e lo riporta nella camera di pulizia. È possibile pulire, risciacquare e calibrare il sensore durante il funzionamento del processo. Uno spazzolino/raschiatore in PTFE integrato consente l'uso anche in processi più gravosi.

Vantaggi

• Progettazione robusta con raschiatore PTFE integrato
• Compatibile con manicotti di saldatura DN25 (G1 1/4")
• Allunga la vita utile del sensore e riduce gli interventi di manutenzione
• Blocco di sicurezza automatico quando il sensore è rimosso
• Cestello di protezione ad alta stabilità (Alloy; opzione PVDF)
• Opzioni materiali a contatto: PP / PVDF / PEEK
• Lunghezza di immersione: 70 mm
• Adatto per aree ATEX
• Campo di funzionamento fino a 10 bar e 140 °C
• Unità di azionamento senza manutenzione

Configurazione (opzioni standard selezionabili nella scheda)

• Materiali a contatto: PP, PVDF, PEEK
• Materiali di tenuta: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipologie di sensore: 225 mm PG13.5 riempito gel o 280 mm PG13.5 riempito liquido
• Connessione di processo: G1 1/4" (DN25) posizione O-ring 25 mm
• Opzioni connessione pulizia: G1/8" femmina, G1/4" femmina, 1/4" NPT femmina
• Segnalazione posizione: assente o elettrica (NAMUR)

Specifiche
Pressione di processo: 0…10 bar
Temperatura di processo: -10…140 °C
Temperatura ambiente: -10…70 °C
Lunghezza di immersione: 70 mm
Posizione O-ring: 25 mm
Sensori: Ø12 mm 225 mm PG13.5 (supporta anche varianti Ø12×280 mm liquide con PG13.5)
Materiali: PP, PVDF, PEEK
Guarnizioni: EPDM, FPM (Viton), FFKM (Kalrez)
Connessione di processo: G1 1/4" (DN25)
Prese di pulizia: G1/8", G1/4", FNPT 1/4"
Indicatori di posizione: interruttori NAMUR elettrici opzionali

Applicazioni

• Compatibile con sensori Ø12/225 mm e Ø12/280 mm con filettatura PG13.5 (sensori pH in vetro e ISFET, conducibilità, temperatura, torbidità ed altri sensori ottici)
• Chimica
• Trattamento acque e acque reflue
• Processi pesanti o abrasivi dove è richiesto il raschiatore in PTFE

Caratteristiche / specifiche tecniche

• Modello: EXtract 825M
• Tipo: alloggiamento retrattile azionato manualmente per sensori in linea
• Opzioni materiali a contatto: PP, PVDF, PEEK
• Materiali di tenuta: EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Lunghezza di immersione: 70 mm
• Posizione O-ring: 25 mm
• Connessione sensore: Ø12 mm con filettatura PG13.5 (varianti 225 mm / 280 mm)
• Connessione di processo: G1 1/4" (DN25)
• Prese di pulizia: G1/8", G1/4", 1/4" NPT
• Campo operativo: fino a 10 bar, -10…140 °C
• Caratteristiche speciali: raschiatore PTFE, blocco di sicurezza automatico, cestello protettivo ad alta stabilità, unità di azionamento senza manutenzione, idoneo per ATEX
