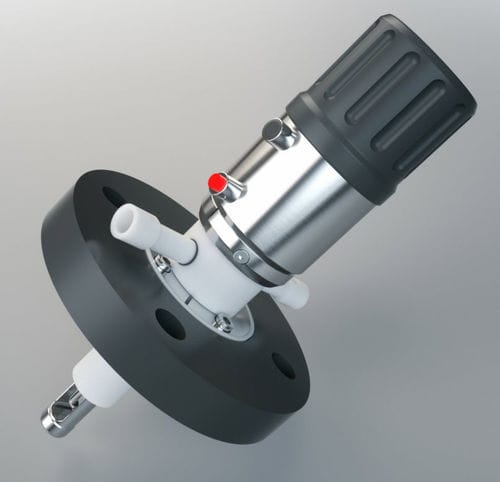

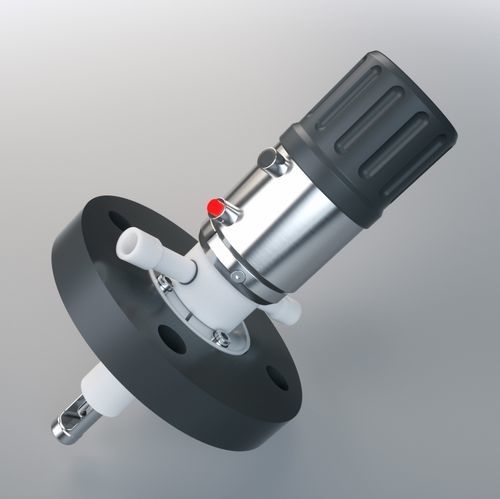

Supporto per sonda retrattile EXtract 820M

manualepneumatico

Panoramica del prodotto
EXtract 820M è un alloggiamento retrattile per sonde in plastica, azionato manualmente, progettato per il montaggio su serbatoi di processo o tubazioni. L'azionamento rotativo manuale inserisce il sensore nel mezzo di processo e lo ritrae nella camera di pulizia. Una manopola di sicurezza blocca automaticamente la posizione di misura o di servizio. Pulizia, risciacquo e taratura del sensore sono possibili con il processo in funzione.

I vostri vantaggi

• Progetto robusto con raschietto integrato
• Sistema di bloccaggio automatico con indicatori per le posizioni misura e servizio
• Blocco di sicurezza automatico in assenza del sensore
• Gestione sicura a pressioni di processo elevate grazie all'azionamento rotativo
• Materiali a contatto: PP, PVDF o PEEK
• Utilizzabile in aree ATEX
• Opzione gabbia di protezione ad alta stabilità in Alloy C22 (per versione PVDF)
• Profondità d'immersione fino a 94 mm
• Ampia varietà di connessioni di processo e materiali di tenuta
• Campo operativo fino a 10 bar e 140 °C
• Facile retrofit a azionamento pneumatico

Opzioni di configurazione

• Materiale (parti a contatto): PP; PVDF; PEEK
• Materiale guarnizioni (tenute a contatto): EPDM (FDA/USP VI); FPM (Viton); FFKM (Kalrez)
• Tipo di sensore: 225 mm Ø12 PG13.5 riempito con gel; 280 mm Ø12 PG13.5 riempito con liquido
• Connessione di processo: Flangia DN50 PN16; Flangia ANSI 2" 150 lbs; NPT M 1 1/4"
• Connessione di pulizia: G 1/8" filettatura femmina; G 1/4" filettatura femmina; 1/4" NPT filettatura femmina
• Feedback di posizione: senza; elettrico (NAMUR)
• Unità di azionamento: azionamento manuale rotativo

Applicazioni

• Per tutti i sensori Ø12/225 mm o Ø12/280 mm con filettatura PG13.5 (elettrodi pH in vetro e sensori ISFET, sensori di conducibilità o temperatura, torbidità e altri sensori ottici)
• Chimica
• Trattamento acqua e acque reflue
• Processi gravosi o abrasivi
• Sostituzione del sensore durante il processo

Informazioni tecniche (specifiche)
Pressione di processo: 0…10 bar
Temperatura di processo: -10…140 °C
Temperatura ambiente: -10…70 °C
Profondità d'immersione: fino a 94 mm
Sensori: 225 mm Ø12 PG13.5 (standard)
Materiali: PP, PVDF/Alloy C22, PEEK
Tenute: EPDM; FPM (Viton); FFKM (Kalrez)
Connessione di processo: Flangia DN50 PN16 / ANSI 2" 150 lbs / MNPT 1 ¼"
Prese di pulizia: G1/8"; G1/4"; FNPT 1/4"
Unità di azionamento: azionamento manuale rotativo
Finecorsa: interruttori NAMUR elettrici opzionali

Caratteristiche / specifiche tecniche

• Pressione di processo: 0…10 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Profondità d'immersione: fino a 94 mm
• Sensori: 225 mm Ø12 PG13.5
• Materiali: PP, PVDF con Alloy C22, PEEK
• Tenute: EPDM; FPM (Viton); FFKM (Kalrez)
• Connessioni di processo: Flangia DN50 PN16 / ANSI 2" 150 lbs / MNPT 1 ¼"
• Prese di pulizia: G1/8"; G1/4"; FNPT 1/4"
• Unità di azionamento: azionamento manuale rotativo
• Finecorsa: NAMUR elettrici opzionali
