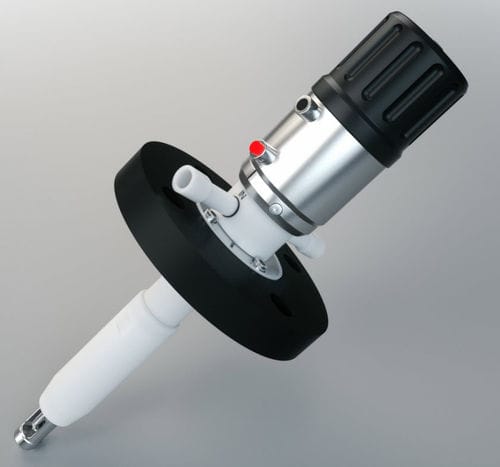

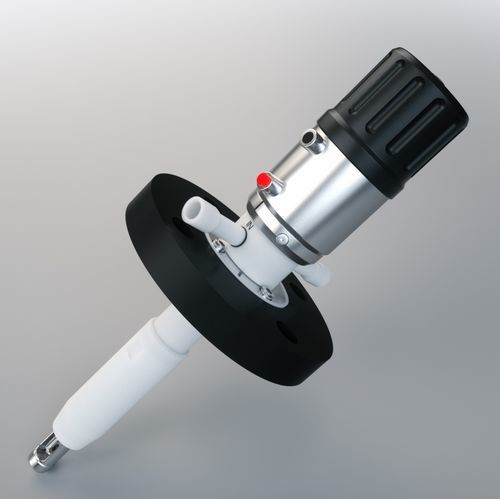

Supporto per sonda retrattile EXtract 821M

manuale

Panoramica prodotto
EXtract 821M è un alloggiamento retrattile per sonde azionabile manualmente in materiale plastico, progettato per installazione su serbatoi o tubazioni di processo. L'unità di azionamento inserisce e ritrae il sensore tra il processo e la camera di pulizia, con bloccaggio sicuro nelle posizioni di misura e servizio. Pulizia, risciacquo e taratura sono possibili con il processo in funzione.

Vantaggi

• Design robusto con raschietto integrato
• Sistema di bloccaggio automatico con indicazioni per le posizioni misura e servizio
• Blocco di sicurezza automatico a sensore rimosso
• Uso sicuro a pressioni di processo elevate grazie all'azionamento rotativo
• Opzioni materiali: PVDF o PEEK
• Gabbia di protezione ad alta stabilità in Alloy C22 per versione PVDF
• Idoneo per aree ATEX
• Lunghezze di immersione fino a 194 mm
• Ampia scelta di connessioni di processo e materiali di tenuta
• Fino a 10 bar e 140 °C
• Semplice retrofit a azionamento pneumatico

Applicazioni

• Per sensori Ø12 — 325 mm o Ø12 — 380 mm pieni di liquido con filettatura PG13.5 (sonde pH in vetro e ISFET, conducibilità, temperatura, torbidità e sensori ottici)
• Industria chimica
• Trattamento acque e acque reflue
• Processi gravosi
• Sostituzione del sensore durante il processo

Configurazione / opzioni

• Materiali a contatto: PVDF o PEEK
• Materiali di tenuta (a contatto): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipi di sensore: 325 mm Ø12 PG13.5 gel-filled o 380 mm Ø12 PG13.5 liquid-filled
• Connessione di processo: Flangia DN50 PN16 o Flangia ANSI 2" 150lbs
• Connessioni di pulizia: G 1/8" femmina, G 1/4" femmina, o 1/4" NPT femmina
• Feedback posizione: senza o elettrico (NAMUR) opzionale

Specifiche tecniche

• Pressione di processo: 0…10 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Lunghezza di immersione: fino a 194 mm
• Sensori: 325 mm Ø12 PG13.5 (gel-filled) / 380 mm Ø12 PG13.5 (liquid-filled)
• Materiali: PVDF / Alloy C22, PEEK
• Tenute: EPDM, FPM (Viton), FFKM (Kalrez)
• Connessione di processo: Flangia DN50 PN16 / ANSI 2" 150lbs
• Porte di pulizia: G 1/8", G 1/4", FNPT 1/4"
• Alimentazione: manuale
• Finecorsa: opzionali, elettrici NAMUR
