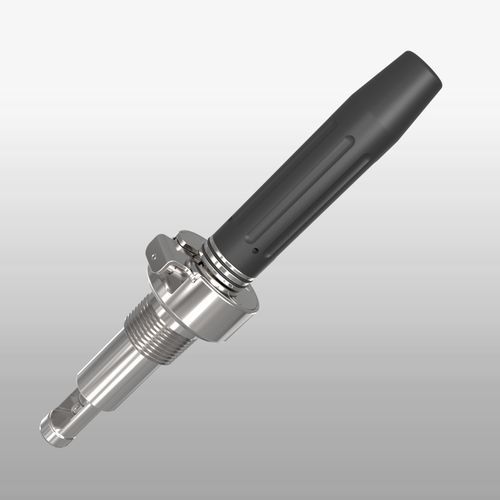

Supporto per sonda retrattile EXtract 850M

manuale

Descrizione del prodotto
EXtract 850M è un alloggiamento retrattile per sonde azionato manualmente, progettato per il montaggio su serbatoi e tubazioni per sensori Ø12–120 mm. Disponibile in acciaio inossidabile (1.4404 / 316L) o polipropilene (PP). Un sistema di bloccaggio integrato mantiene il sensore inserito in posizione e consente di allineare e regolare facilmente la gabbia di protezione per proteggere il sensore da sollecitazioni meccaniche.

I tuoi vantaggi

• Disponibile con o senza protezione cavi
• Operabile a mano fino a 2 bar di pressione di processo
• La gabbia di protezione è allineabile a dispositivo sbloccato
• Bloccaggio del tubo di immersione nelle posizioni terminali 'Misura' o 'Service'
• Profondità di immersione 76 mm (con gabbia di protezione estesa)
• Ulteriori connessioni di processo su richiesta

Configurazione / Opzioni

• Materiale (parti bagnate): PP; Acciaio inossidabile 1.4404 / 316L
• Materiale guarnizioni (guarnizioni a contatto con il fluido): EPDM (FDA/USP VI); FPM (Viton)
• Tipo di sensore: 120 mm, PG13,5, Ø12 mm
• Opzioni di collegamento al processo: MNPT 1"; Filettatura G1" maschio; Ingold DN25 G1 1/4" posizione O‑Ring 28 mm
• Protezione cavi: senza / con protezione cavi

Applicazioni

• Per tutti i tipi di sensori Ø12/120 mm con filetto PG13,5 (sensori pH in vetro e ISFET, sensori di conducibilità o temperatura, torbidità e altri sensori ottici)
• Industria alimentare e beverage
• Acque e acque reflue
• Consente lo smontaggio del sensore a processo in corso

Specifiche tecniche

• Pressione di processo: 0...6 bar
• Temperatura di processo: 10...80 °C
• Temperatura ambiente: -10...70 °C
• Sensor: 120 mm Ø12 PG13,5
• Materiale: Acciaio inossidabile 1.4404 (316L) < Ra 0.78µm; PP
• Guarnizioni: EPDM; FPM (Viton)
• Collegamenti di processo: Filetto NPT 1"; Filetto G 1"; Ingold DN25 G 1¼"
• Azionamento: manuale, spostamento assiale
• Feedback: senza
• Corsa della gabbia di protezione: 36 mm
