Supporto per sonda retrattile EXtract 811M

manualepneumatico

Panoramica del prodotto

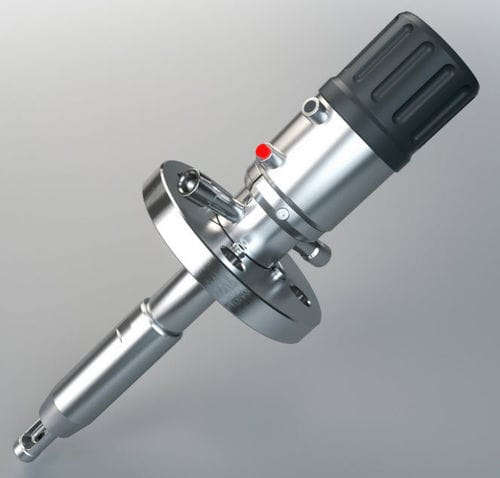

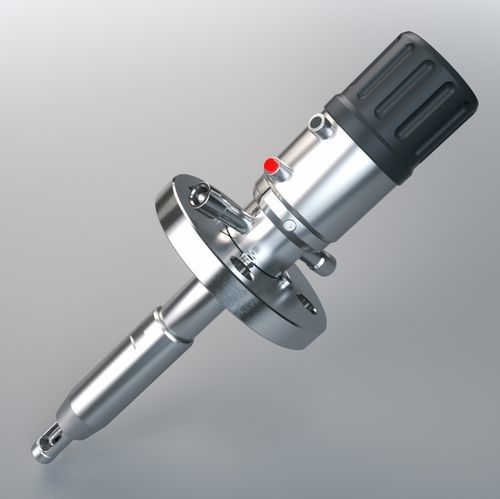

EXtract 811M è un alloggiamento retrattile azionato manualmente per sonde pH e sensori analitici in linea, adatto per montaggio su serbatoi di processo e tubazioni. Realizzato in acciaio inox (AISI 316L / 1.4404) o Alloy C22 (2.4602), offre una profondità di immersione fino a 207 mm. L'unità di azionamento inserisce il sensore nel mezzo di processo e lo ritrae nella camera di pulizia; una manopola di sicurezza blocca automaticamente la posizione di misura o servizio. La pulizia, il risciacquo e la calibrazione possono essere effettuati a processo in funzione.

Vantaggi

• Progettazione robusta con raschiatore integrato
• Sistema di bloccaggio automatico con indicatori chiari per le posizioni misura e servizio
• Blocco di sicurezza automatico quando il sensore è rimosso
• Materiali: acciaio inox AISI 316L / 1.4404 o Alloy C22 (2.4602)
• Idoneo per impiego in aree ATEX
• Profondità di immersione fino a 207 mm
• Ampia scelta di connessioni di processo e materiali di tenuta
• Classe fino a 16 bar e 140 °C
• Unità di azionamento manuale esente da manutenzione
• Facile retrofit a unità pneumatiche

Configurazione (opzioni)

• Materiale (parti bagnate): acciaio inox 1.4404 / 316L o Alloy C22 (2.4602)
• Materiale guarnizioni (a contatto): EPDM (FDA/USP VI), FPM (Viton), FFKM (Kalrez)
• Tipo di sensore: 325 mm Ø12 PG13.5 riempito gel o 380 mm Ø12 PG13.5 riempito liquido
• Attacchi di processo: Flangia DN40 PN16, Flangia DN50 PN16, ANSI 1 1/2" 150 lbs, ANSI 2" 150 lbs
• Attacchi di pulizia: G 1/8" femmina, G 1/4" femmina, 1/4" NPT femmina
• Feedback posizione: senza o con finecorsa elettrici (NAMUR)

Applicazioni

• Per tutti i sensori Ø12 / 325 mm o sensori Ø12 / 380 mm riempiti liquido con filettatura PG13.5 (sonde pH in vetro e ISFET, conducibilità, temperatura, torbidità e altri sensori ottici)
• Chimica
• Trattamento acqua e acque reflue
• Processi abrasivi o gravosi
• Sostituzione o manutenzione sensori durante il processo in funzione

Specifiche tecniche

• Pressione di processo: 0…16 bar
• Temperatura di processo: -10…140 °C
• Temperatura ambiente: -10…70 °C
• Profondità di immersione: fino a 207 mm
• Sensori: 325 mm Ø12 PG13.5 (opzione: 380 mm Ø12 PG13.5 riempito liquido)
• Materiali: acciaio inox 1.4404 / 316L, Alloy C22 (2.4602)
• Guarnizioni: EPDM, FPM (Viton), FFKM (Kalrez)
• Connessioni di processo: Flangia DN50 PN16 / DN40 PN16 / ANSI 2" 150 lbs / ANSI 1 1/2" 150 lbs
• Prese di pulizia: G1/8", G1/4", FNPT 1/4"
• Unità di azionamento: azionamento rotativo manuale (possibile retrofit pneumatico)
• Finecorsa: opzionali elettrici (NAMUR)
