Sistema di ispezione per rilevamento di difetti
a cameraautomaticoper l'industria dell'imballaggio

Sistema di ispezione per rilevamento di difetti - Farley Laserlab - a camera / automatico / per l'industria dell'imballaggio
Sistema di ispezione per rilevamento di difetti - Farley Laserlab - a camera / automatico / per l'industria dell'imballaggio
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Tecnologia
a camera
Specificazioni
automatico
Tipo
per rilevamento di difetti
Applicazioni
per l'industria dell'imballaggio, per l'industria elettronica
Applicazioni prodotto
per wafer
Altre caratteristiche
rapido

Descrizione

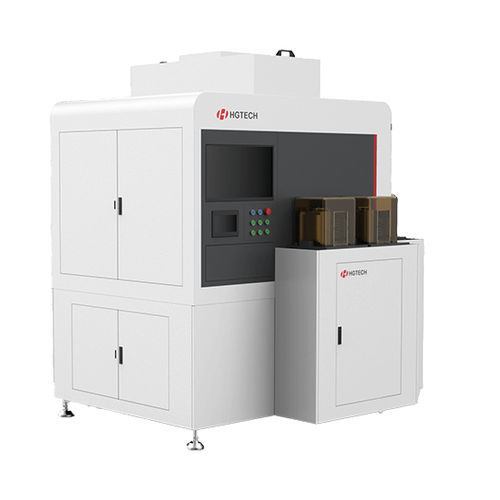

Per le imprese di produzione di wafer di media grandezza e per le imprese di confezionamento e collaudo a valle della catena industriale dei semiconduttori, viene adottato un sistema di rilevamento parallelo multicanale in campo chiaro e scuro sviluppato in modo indipendente per rilevare i difetti di aspetto dei wafer e dei grani di semiconduttori con la grafica. Vantaggi del prodotto: - Disponibile in diverse dimensioni L'apparecchiatura può essere utilizzata per wafer con motivi da 4-8 pollici - Può rilevare una varietà di difetti Rileva difetti come graffi, cedimenti posteriori, differenze di colore, crepe, graffi, residui metallici e perdite di metallo - Risoluzione ad alta precisione Risoluzione del sistema: 0.2-0,8 μ m - Rapida velocità di rilevamento Wafer sagomato: 15 minuti / wafer quando il numero di difetti è inferiore a 200

---
