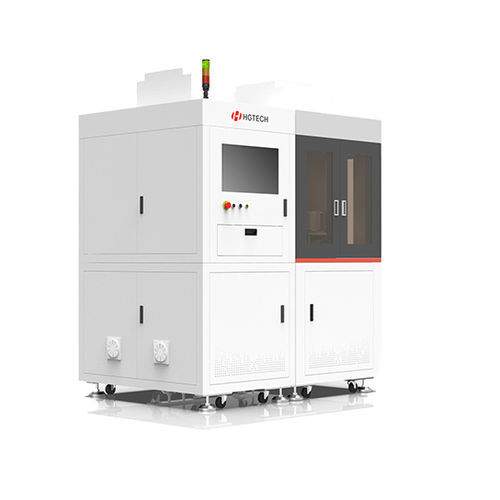

Apparecchiatura di controllo per semiconduttori

Per le aziende produttrici di materie prime a monte e per le aziende produttrici di wafer a metà della catena industriale dei semiconduttori, il sistema di rilevamento ottico in campo chiaro e scuro sviluppato in modo indipendente viene utilizzato per rilevare i difetti di aspetto delle materie prime dei semiconduttori, dei wafer epitassiali e dei wafer modellati. Vantaggi del prodotto: - Applicabile a una varietà di wafer Adatto a wafer da 4-8 pollici, substrati, wafer epitassiali e wafer modellati - Può rilevare una varietà di difetti Rileva particelle, buchi, protuberanze, graffi, macchie, crepe e altri difetti - Alta risoluzione Risoluzione del sistema: 1-10 μ m - Rapida velocità di rilevamento Nessun modello di wafer: 180 secondi / wafer quando il numero di difetti è inferiore a 200
