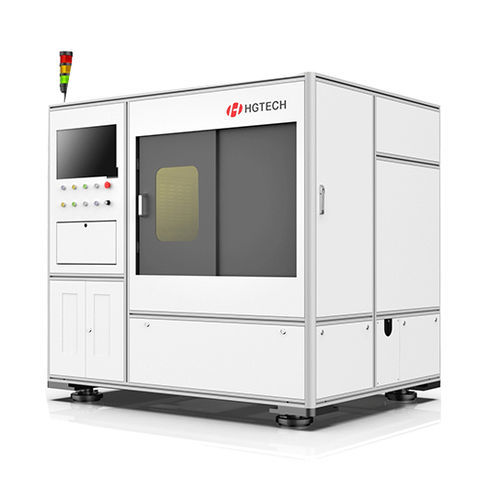

Questa apparecchiatura è progettata per impianti di sigillatura e collaudo di chip da 8 pollici e oltre, ed è applicata a wafer a basso K e wafer Gan a base di silicio da 40 nm e inferiori nell'industria dei semiconduttori.
- Alta qualità
Utilizza una lavorazione a impulsi ultra brevi per ridurre il collasso dei bordi, la delaminazione e l'impatto termico, e adotta un posizionamento visivo ad alta precisione per garantire la posizione della scanalatura
- Alta efficienza
Grazie alla tecnologia di modulazione spaziale della luce, è possibile regolare la dimensione e la forma del punto di sagomatura, il tasso di utilizzo dell'energia laser è elevato e la risposta è rapida
- Elevata integrazione
Modulo integrato di rivestimento liquido protettivo, scanalatura e pulizia del wafer
---
