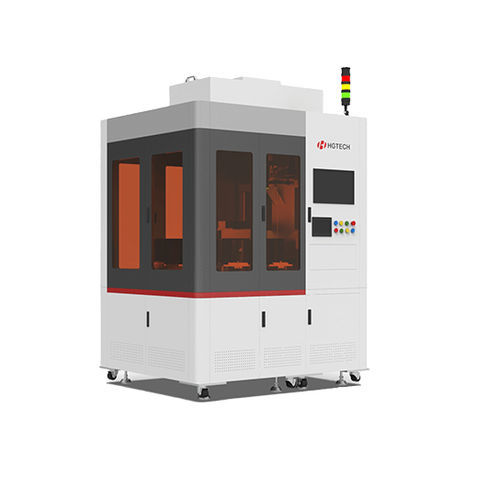

Sistema di misurazione di spessore

otticoper waferper applicazioni industriali

Di fronte alle imprese di produzione di materie prime a monte della catena industriale dei semiconduttori, il sistema di misurazione confocale spettrale sviluppato in modo indipendente viene utilizzato per rilevare le dimensioni e la planarità dei wafer grezzi ed epitassiali dei semiconduttori. Vantaggi del prodotto: Ampio campo di applicazione Utilizzato per wafer originali da 4-8 pollici, substrati e wafer epitassiali di vari materiali e condizioni di lucidatura Elevata precisione di misura Intervallo di spessore: 0-1 mm precisione di misura: ± 1 μ M precisione di ripetizione: 0,2 μ m Tempo di misura ridotto Tempo di misura: 30s / PCS (in base alla traiettoria di rilevamento del cliente)
