Centro di lavoro verticale Creator 1250

per legnoHSK F63di fresatura

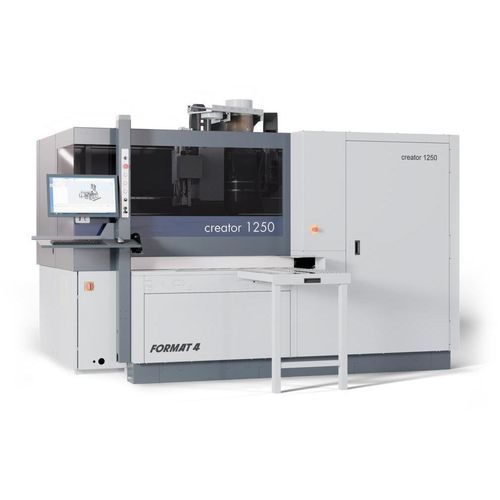

Format4 Creator 1250 – centro di lavoro CNC compatto per pannelli
Il Format4 Creator 1250 unisce un ingombro ridotto a una mandrino principale ad alte prestazioni (fino a 12 kW), teste di foratura configurabili e un cambio utensili lineare a 17 posizioni per tempi di cambio ridotti. La macchina lavora pannelli fino a 6 m di lunghezza, 1250 mm di larghezza e 80 mm di spessore. Il trasporto orizzontale dei pezzi e i supporti regolabili in altezza consentono una movimentazione ergonomica e il carico da parte di un singolo operatore. Opzioni per estensioni a rulli e dell'asse X aumentano la flessibilità per pannelli lunghi.

Highlights

• Soluzioni di finanziamento personalizzate
• Adatta all'esercizio continuo in condizioni industriali
• Soluzioni produttive specifiche per il cliente
• Progetto solido con componenti di livello
• Più pacchetti di specifiche con opzioni high-tech
• Precisione ingegneristica completa
• Elevato comfort per l'operatore
• Design premiato
• Qualità e precisione dall'Austria
• Focalizzazione su produttività e servizio
• Pronta per automazione e officina connessa
• Software e macchina integrati

Estensione asse X (opzione)
Estensione opzionale dell'asse X fino a 3600 mm (1470 mm standard) per ridurre i cicli di cambio su pezzi medi e lunghi e aumentare il throughput per turno.

Sistema a due ganasce per alimentatore a nastro (opzione) — punti chiave
Due ganasce indipendenti azionate da servomotori consentono un movimento dinamico e continuo del pezzo tranne nei punti di contatto delle ganasce.

• Cuscinetti a sfera di precisione integrati nelle ganasce fungono da punti di riferimento per un trasporto delicato sui bordi
• Formattatura a 4 lati con rimozione automatica dei trucioli sul lato ganascia
• Nessuna regolazione manuale richiesta per la formattatura lato ganascia
• Rilasci pneumatici della corsa all'apertura per evitare slittamenti durante il posizionamento e la ripresa
• Velocità di posizionamento fino a 90 m/min per cambi rapidi
• Forza di serraggio pneumatica regolabile tramite valvola di controllo con manometro

Agregato per spine (direzione X) — dettagli
L'agregato per spine in X è composto da due unità: unità di inserimento sulla testa di foratura e vibratore più vaschette acqua/colla all'interno dell'involucro. Inserimento spine in direzione X possibile; larghezza spine supportata 8 mm; lunghezze ammesse 20, 25, 30, 35 o 40 mm (tolleranza ±0,2 mm). Supportate spine rigonfiabili (attivate con acqua); immagazzinamento e umidità influenzano i risultati.

Mandrino principale e testa di foratura
La macchina standard include un mandrino principale ad alte prestazioni da 12 kW. La testa DH17 è fornita di serie (DH25 disponibile come opzione) per lavorazioni complete. Tutti i mandrini rilevanti sono azionati da motore.

Formattatura a 4 lati
L'unità di fresatura consente la formattatura a 4 lati e le sagomature per pannelli con angolo esterno a 90°. Con sistemi di bloccaggio adeguati, l'aspirazione trucioli sul lato ganascia è completamente automatica.

Trasporto orizzontale del pezzo — lavorazione dall'alto
Il concetto orizzontale permette a un solo operatore di gestire pezzi pesanti; tavoli di supporto regolabili in altezza aiutano la movimentazione su entrambi i lati della macchina.

Software CNC F4Integrate
F4Integrate include libreria utensili (F4Toolbox), programmazione CAM/CAD (F4Create) e controllo macchina (F4Operate) in un'interfaccia unica. Basato su G-code per facile integrazione e trasferimento programmi.

Cambio utensili e utensileria
Il cambio utensili lineare a 17 posizioni consente spazio per una vasta gamma di utensili e fino a 4 agregati, garantendo tempi di cambio ridotti.

Mandrino — note tecniche
Potenze disponibili: 9 kW e 12 kW; fino a 24.000 rpm. Motore montato sull'asse Z con controllo inverter. Guide lineari doppie e viti a ricircolo di sfere rettificate assicurano il posizionamento preciso dell'asse Z. Serraggio utensile automatico HSK F63 con verifica tramite sensore e pulizia pneumatico del portautensili. Asse C opzionale (interpolante 360°) con interfaccia aria compressa disponibile.

Configurazioni individuali delle teste di foratura (opzioni)
Scegli le teste di foratura in base alle esigenze produttive:

• DH17: 11 mandrini verticali, 6 mandrini orizzontali, 1 lama per scanalature in X
• DH25: 17 mandrini verticali, 8 mandrini orizzontali, 1 lama per scanalature in X
• DH18 con inserti Lamello Clamex P: 14 mandrini verticali, due gruppi di foratura orizzontali (X e Y), lama per scanalature in X, due frese Lamello Clamex

Opzioni aggiuntive e caratteristiche del sistema
Estensioni a rulli e degli assi per pezzi più lunghi, sistemi di bloccaggio intelligenti, tecnologia di estrazione pulita, predisposizione per automazione e soluzioni software integrate.

Specifiche tecniche

• Modello: Creator 1250
• Lunghezza max pezzo: fino a 6 m
• Larghezza max pezzo: 1250 mm
• Spessore max pezzo: 80 mm
• Potenza mandrino principale: fino a 12 kW (varianti disponibili)
• Velocità mandrino principale: fino a 24.000 rpm (a seconda della versione)
• Interfaccia mandrino: HSK F63 (serraggio automatico)
• Cambio utensili: cambio lineare 17 posizioni (spazio per fino a 4 agregati)
• Estensione asse X opzionale: fino a 3600 mm
• Alimentatore a nastro a due ganasce: ganasce indipendenti azionate da servomotori; velocità di posizionamento fino a 90 m/min; forza di serraggio pneumatica regolabile
• Agregato per spine: larghezza spine 8 mm; lunghezze 20/25/30/35/40 mm; tolleranza ±0,2 mm; spine rigonfiabili supportate
• Opzioni teste di foratura: DH17 (11V/6H), DH25 (17V/8H), DH18 Lamello (14V + gruppi orizzontali + frese Lamello)
• Pre-stroke / lunghezza max foratura: 70 mm
• Lama per scanalature (X): diametro max 120 mm; spessore dente max 10 mm; fino a 7.500 rpm
• Software di controllo: F4Integrate (libreria utensili, CAM/CAD, F4Operate)
• Concetto di lavorazione: trasporto orizzontale del pezzo (lavorazione dall'alto)
• Costruzione: progettazione robusta con estrazione pulita e predisposizione per automazione
