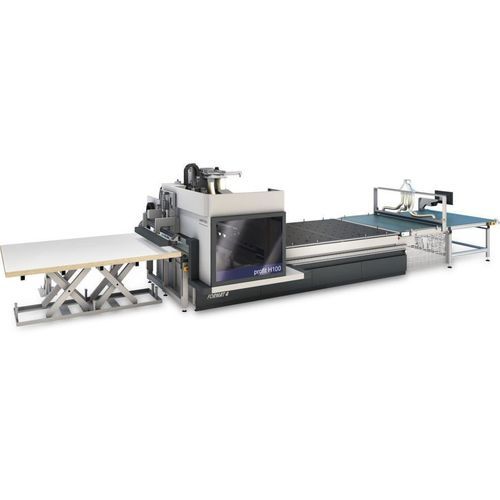

Centro di lavoro CNC 3 assi H100

verticaleHSK F63di fresatura

Panoramica
Il FORMAT4 profit H100 è un centro di lavorazione CNC Nesting per il taglio, foratura e fresatura di pannelli, pensato per officine di falegnameria e mobilificio moderne. Consente la produzione completa di arredamenti su misura — tutti i fori, le gole e gli accoppiamenti — in un'unica operazione. Le tecnologie di nesting massimizzano il risparmio di materiale e tempo. La macchina è ampliabile fino all'automazione completa con diverse soluzioni di carico e scarico per ottenere elevata produttività.

Descrizione chiave del prodotto
Disponibile in quattro misure (16.38, 22.32, 22.43 e 22.61). Include gestione del vuoto SMART ZONING integrata, livelli avanzati di automazione, teste di foratura ad alte prestazioni, file di battute incassate per uso libero della mandrina e un ampio passaggio Z di 200 mm per la lavorazione di pezzi alti. Cambio utensile standard e cambio rotativo opzionale, oltre a spazio per una grande lama da sega, offrono fino a 35 posizioni utensile. L'etichettatura automatica sul tavolo di carico minimizza gli errori e riduce i tempi di lavorazione.

Punti salienti

• Smart Zoning: elaborazione rapida di più formati di pannello e cambio formato veloce
• Collegamento di aspirazione controllato in posizione: allocazione dinamica dell'aspirazione tra testa di foratura e mandrina principale
• Soluzioni di automazione: espandibile fino all'automazione completa con diverse opzioni di carico/scarico

Vantaggi del prodotto & USP

• Soluzioni di finanziamento su misura
• Prestazioni costanti in funzionamento continuo industriale
• Soluzioni di produzione ottimizzate specifiche per il cliente
• Design robusto con componenti premium
• Molte varianti di pacchetti di specifiche con opzioni high-tech
• Precisione ingegneristica completa
• Comfort d'uso premium
• Design premiato
• Qualità e precisione dall'Austria
• Produttività senza compromessi
• Pacchetto di assistenza completo prima, durante e dopo l'acquisto
• Soluzioni di automazione e opzioni per officina connessa
• Software e macchine dallo stesso fornitore

Dettagli e caratteristiche
Ecosistema software F4®Integrate: libreria utensili (F4Toolbox), CAD/CAM integrato (F4Create), controllo operativo macchina (F4Operate) — un'interfaccia coerente e intuitiva per i flussi di lavoro CNC. Il controllo è basato su G-Code per facilitare il collegamento di programmi industriali esterni.

Opzioni mandrino: potenze motore 10, 12 o 15 kW (a seconda della serie) con velocità fino a 24.000 rpm; controllo inverter; montaggio diretto al supporto testa di foratura in asse Z; guide lineari doppie e viti a ricircolo di sfere rettificate per un preciso scorrimento verticale; bloccaggio utensile automatico HSK F63 con controllo sensore e pulizia pneumatica del portautensili. Asse C opzionale come 4° asse interpolante (360°) con interfaccia aria compressa.

Testa di foratura: layout configurabili (solo mandrini verticali o mandrini + sega per scanalare per lavorazioni verticali e orizzontali). Motore inverter fino a 7.500 rpm.

Gestione utensili: sistema automatico di misura lunghezza utensile (parametrizzazione delle lunghezze memorizzata a 0,01 mm); etichettatura automatica sul tavolo di carico per ridurre errori e tempi di processo.

Fissaggio & vuoto: tavolo in resina fenolica compatibile con pod di vuoto per maggiore variabilità; gestione del vuoto SMART ZONING per rapida gestione di diversi formati di pannello (es.: 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm).

Aspirazione & controllo polveri: campana di aspirazione per ottimizzare il risultato di aspirazione e ridurre il volume richiesto; collegamento di aspirazione controllato in posizione che sposta la capacità di aspirazione tra testa di foratura e mandrino principale secondo necessità; aspirazione superiore sul tavolo trasportatore per pulire le superfici durante il trasporto; aspirazione sotto il tavolo per rimuovere i trucioli finali.

Movimentazione materiali & automazione: tavolo di sollevamento pannelli opzionale per carico automatico (posiziona e allinea le pile all'altezza di lavoro); molteplici soluzioni di automazione/carico e scarico disponibili per massima produttività.

Manutenzione & praticità d'uso: apertura di manutenzione per accesso rapido al cambio utensili o interventi di servizio; segnalazione luminosa di stato per informazione immediata sullo stato macchina.

Specifiche tecniche

• Modello / Denominazione commerciale: profit H100
• Marca: FORMAT4 (Felder Group)
• Misure disponibili: 16.38, 22.32, 22.43, 22.61 (varianti di serie)
• Altezza passaggio Z: 200 mm
• Massimo posti utensile: fino a 35 (changeur standard + changeur rotativo opzionale + spazio per grande lama da sega)
• Opzioni potenza mandrino: 10 kW, 12 kW o 15 kW (a seconda della serie)
• Velocità mandrino: fino a 24.000 rpm
• Trasmissione mandrino: inverter; bloccaggio utensile automatico HSK F63; pulizia pneumatica del portautensili
• Asse C: 4° asse interpolante opzionale (360°) con interfaccia aria compressa
• Testa di foratura: configurazioni multiple (mandrini verticali; mandrini + sega per scanalare); motore inverter fino a 7.500 rpm per scanalatura
• Misura utensile: misura automatica lunghezza utensile, precisione 0,01 mm
• Gestione vuoto: SMART ZONING per formati multipli e cambi rapidi
• Tavolo di lavoro: tavolo in resina fenolica compatibile con pod a vuoto
• Aspirazione: collegamento di aspirazione controllato in posizione; campana di aspirazione; aspirazione superiore; aspirazione sotto tavolo
• Automazione: espandibile ad automazione completa (soluzioni di carico/scarico, tavolo di sollevamento, integrazione nastro trasportatore)
• Preetichettatura automatica: su tavolo di carico per ridurre errori e tempi di lavorazione
• Manutenzione: apertura di accesso per cambio utensili e assistenza
• Software: ecosistema F4®Integrate e F4®Solutions (CAD/CAM integrato, ottimizzazione nesting, trasferimento dati macchina)
