Centro di lavoro CNC 5 assi H500R

universaleper legno24 utensili

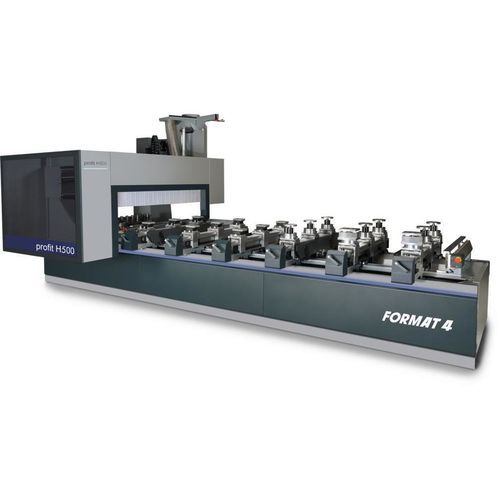

Una macchina, cinque assi, creatività versatile
Il Format4 profit H500R è un centro di lavoro CNC a 5 assi progettato per officine universali e la lavorazione individuale di vari materiali. La tecnologia CNC a 5 assi riduce la necessità di aggregati e attrezzature speciali, consente una configurazione degli utensili personalizzata e supporta la produzione completamente automatica con un investimento controllato. Un mandrino principale ad alte prestazioni garantisce risultati costanti a qualsiasi angolazione. Abbinato a un'unità di foratura a 18 mandrini e a un aggregato sega per scanalature integrato, il profit H500R offre ampie possibilità di lavorazione e cicli produttivi ridotti.

Caratteristiche integrate principali

• Sistema a doppio circuito Format4 senza tubi con altezza dei pod a vuoto fino a 100 mm
• Due assi Z controllati CNC per cicli produttivi molto brevi
• s-motion: console completamente automatiche e posizionamento dei pod a vuoto

Punti salienti

• Soluzioni di finanziamento su misura
• Prestazioni elevate e costanti in esercizio industriale continuo
• Soluzioni di produzione ottimizzate per il cliente
• Design robusto con componenti premium
• Numerose varianti di pacchetti di specifiche con opzioni high-tech
• Precisione ingegneristica completa
• Comfort ergonomico per l'operatore
• Design premiato
• Qualità e precisione dall'Austria
• Produttività senza compromessi
• Pacchetto di assistenza completo prima, durante e dopo l'acquisto
• Soluzioni di automazione e capacità di officina in rete
• Software e macchine dallo stesso fornitore

Dettagli e caratteristiche selezionate

• Sistema di bloccaggio meccanico degli assi – Il bloccaggio meccanico degli assi C e A aumenta la vita del mandrino e migliora la finitura superficiale dei pezzi lavorati.
• Console “s-motion” – Le console completamente automatiche consentono lavorazioni di porte e finestre estremamente rapide e di alta qualità.
• lightPos – posizionamento dei pod a vuoto tramite LED – Sistema visivo di posizionamento: oltre 6.000 LED indicano dimensione, posizione e orientamento delle ventose; posizioni delle console al millimetro; LED RGB sull'asse X mostrano lo stato di lavorazione e LED sugli assi X/Y visualizzano posizione e dimensioni del pezzo. Facilita l'operazione alternata senza costosi tempi di set-up.
• Software F4®Integrate – Software CNC integrato che include libreria utensili (F4Toolbox), area CAM con CAD integrato (F4Create) e funzionamento macchina (F4Operate). Basato su G-code per integrare facilmente programmi esterni.
• Controllo touch-screen intuitivo – Interfaccia touch avanzata e chiaramente strutturata (monitor 24") per elevata facilità d'uso ed esecuzione rapida di programmi/parametri.
• Sistema di misura longitudinale – Dispositivo automatico di misura lunghezza che determina la lunghezza dell'utensile in macchina con una precisione di 0,01 mm, eliminando errori di misura operatore.
• Mandrino principale (5 assi) – Mandrino 5 assi potente disponibile in 12 kW (standard) o opzionalmente 15 kW. Raffreddamento a liquido e cuscinetti ceramici di qualità per precisione duratura. Velocità regolate da inverter fino a 24.000 giri/min.
• Unità di foratura FORMAT4 – Testa di foratura con 18 mandrini: 12 mandrini verticali (passo 32 mm) e 6 mandrini orizzontali (passo 32 mm; 4 in X, 2 in Y), ogni mandrino utilizzabile singolarmente; fresa per scanalature integrata sull'asse X; motore inverter fino a 7.500 giri/min. La testa di foratura copre l'intero campo di lavoro per forature verticali e orizzontali.
• Portaaggregati con 2 assi Z – Consente il rapido utilizzo alternato di unità di foratura e mandrino principale; corsa Z 500 mm per utensili lunghi quando si lavorano pezzi di maggiore altezza.
• Cambiautensili rotativo (montato su sbalzo) – Carosello/disco utensili a 24 posizioni montato sul retro dello sbalzo; si muove con lo sbalzo lungo l'asse X per minimizzare i tempi di cambio utensile e aumentare la produttività.
• Cambiautensili lineare a 12 posizioni – Garantisce tempi di cambio molto brevi e spazio per utensili di fresatura; copertura protettiva per adattatori utensile HSK.
• Guide lineari & trasmissione assi – Asse X: cuscinetti a ricircolo di sfere su guide lineari temprate/lucide; posizionamento X tramite cremagliera camberata (trasmissione pignone-cremagliera con denti inclinati). Assi Y/Z: viti a ricircolo di sfere con guide lineari temprate/lucide. Cuscinetti sigillati e guide temprate/rettificate per durata e ripetibilità.
• Velocità di traslazione massima & precisione – Asse X di alta qualità con pignone-cremagliera e riduttori di velocità e cuscinetti sigillati che assicurano alta precisione a velocità massima e ottima ripetibilità.
• Lubrificazione centralizzata automatica – Lubrificazione temporizzata di tutti gli assi mobili (X, Y, Z) per bassa manutenzione e alta affidabilità; cicli di lubrificazione impostati dai controlli degli assi.
• Trasportatore trucioli – Posizionato nell'area operativa per rimuovere sfridi e trucioli; comando manuale per rimozione; progettazione che garantisce un'officina pulita e tempi di pulizia ridotti.
• Supporto pezzo sicuro – Varietà di forme di pod a vuoto per il posizionamento sicuro di diverse geometrie; uso flessibile di ventose e dispositivi di serraggio su tutta la console.
• Visualizzazione del posizionamento – Configurazione standard che visualizza simultaneamente pezzo, supporti e pod a vuoto sul pannello CNC per evitare collisioni; posizioni esatte dei pod indicate con laser. lightPos disponibile come estensione.

Specifiche tecniche

• Modello: profit H500R
• Marca: Format4
• Potenza mandrino principale: 12 kW (standard) / opzionale 15 kW
• Velocità mandrino principale: fino a 24.000 giri/min (regolazione inverter)
• Unità di foratura: 18 mandrini (12 verticali + 6 orizzontali), passo 32 mm
• Velocità motore unità di foratura (inverter): fino a 7.500 giri/min
• Corsa Z portaaggregato: 500 mm
• Altezza pod a vuoto (sistema doppio circuito): fino a 100 mm
• LED lightPos: oltre 6.000 LED per feedback di posizionamento
• Cambiautensili rotativo: 24 posizioni (montato su sbalzo)
• Cambiautensili lineare: 12 posizioni
• Guida assi: guide lineari temprate e lucidate con cuscinetti a ricircolo di sfere; asse X cremagliera camberata & trasmissione pignone-cremagliera
• Lubrificazione centralizzata automatica: lubrificazione temporizzata, attivazione pneumatica per guide X/Y/Z
• Sistemi di cambio utensile: cambiautensili a disco + cambiautensili lineare per tempi di cambio ridotti
