Centro di taglio e lavorazione CNC H08

in legno

Panoramica del prodotto

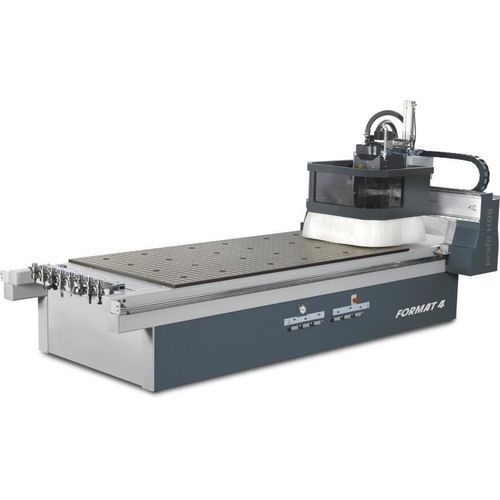

Il profit H08 di Format4 è il centro di lavorazione CNC per applicazioni di nesting professionali in spazi ridotti. La macchina è progettata per elevata precisione e maggiore produttività durante la lavorazione di diversi materiali, tra cui legno, materie plastiche, pannelli compositi in alluminio e cartongesso.

Caratteristiche principali

• Rapido e semplice: lavorazione standard di pannelli negli spazi più ridotti
• Efficienza senza compromessi per legno, plastica, pannelli compositi in alluminio e cartongesso
• Progetto a portale con azionamento “Gantry”: rapido, preciso e di bassa manutenzione
• Piano a matrice con geometria griglia ottimizzata per risultati di nesting perfetti
• Sicurezza operativa ottimale garantita dal controllo tramite sensore a barriera luminosa e d'emergenza
• Macchine e software dallo stesso fornitore: soluzioni software integrate Format4
• Format4 Woodflash Control: creazione semplice dei programmi, numerose possibilità di automazione e controllo costante dei programmi
• Connessione barcode per officine in rete

Punti salienti

• Opzioni di mandrino con controllo inverter, serraggio utensile automatico HSK F63 e pulizia pneumatica del portautensili
• Connessioni di estrazione controllate per una rimozione efficiente della polvere tra la testa di foratura e il mandrino principale
• Azionamento a portale (Gantry): portale azionato su entrambi i lati, cremagliera in X e Y per alte velocità di avanzamento
• Sistema di vuoto e piano a griglia di vuoto per massima forza di tenuta e distribuzione uniforme dell'aspirazione
• Automazione su misura: unità di scarico automatica con opzione spingitore elettromotrice
• Molti pacchetti di specifiche e soluzioni tecnologiche disponibili

Software e controllo

• Format4 Woodflash Control: programmazione intuitiva, creazione rapida dei programmi e molte opzioni di automazione
• Variante compact-control: esegue codici ISO e programmi Woodflash da software esterno
• Connettività barcode per integrazione in officine connesse in rete

Vuoto e nesting
Il piano a matrice con geometria della griglia ottimizzata fornisce supporto su tutta la superficie e posizionamento preciso dei pezzi. Le battute di riferimento possono essere montate direttamente sul piano e opzionalmente monitorate con sensori anti-collisione.

Sicurezza e comodità per l'operatore

• Sensore a barriera luminosa che monitora l'accesso all'area pericolosa
• Arresto di emergenza per interrompere i programmi in esecuzione
• Quadro elettrico FORMAT4 che ospita il controllo CNC con display LED di stato, potenziometro e porta USB

Destinatari
FORMAT4 profit H08 è progettato per utenti professionali che necessitano di un CNC compatto per nesting in grado di lavorare pannelli e un'ampia gamma di materiali con prestazioni industriali, opzioni di automazione e soluzioni software integrate.

Caratteristiche / specifiche tecniche

• Denominazione modello: profit H08
• Campi di lavoro (opzioni): H08 13.25: X = 2500 mm; Y = 1250 mm; Z = 85 mm
• Campi di lavoro (opzioni): H08 16.31: X = 3090 mm; Y = 1530 mm; Z = 85 mm
• Piano a griglia di vuoto: standard 60 x 60 mm con 4 collegamenti di vuoto per campo; upgrade opzionale 30 x 30 mm
• Capacità di tenuta del sistema di vuoto: fino a 750 m³/h
• Area di lavoro suddivisa in campi di vuoto: H08 13.25 = 6 campi; H08 16.31 = 8 campi (controllo manuale tramite leva frontale)
• Mandrino / motore di fresatura: controllato da inverter; potenze motore 10, 12 o 15 kW a seconda della serie; fino a 24.000 giri/min
• Serraggio utensili: HSK F63 automatico; pulizia pneumatica dei portautensili; serraggio verificato da sensori
• Asse C: disponibile come asse interpolante a 360° con interfaccia aria compressa per aggregati
• Varianti di testa di foratura: DH 8 (8 mandrini verticali); DH 12 (12 mandrini verticali); DH 16 (12 verticali + 4 orizzontali e 2 lame da sega)
• Motore di foratura: azionato da inverter, foratura verticale fino a 6.000 giri/min (a seconda della configurazione)
• Cambiattrezzi: cambiattrezzi laterale da 8, 11 o 15 posizioni
• Misurazione automatica degli utensili: lunghezze utensili memorizzate a 0,01 mm nel database
• Portale / trasmissione: portale azionato su entrambi i lati per massima precisione e ripetibilità; cremagliera in X e Y per alte velocità di avanzamento e ridotti tempi di cambio
• Funzioni di estrazione: collegamenti di estrazione controllati trasferiscono la capacità di estrazione tra la testa di foratura e il mandrino principale; opzione spingitore consente una terza posizione di estrazione per l'aspirazione della tavola polvere
• Spingitore / scarico: spingitore regolabile in altezza riduce i tempi di set-up; unità di scarico automatica disponibile per i pezzi finiti
• Materiale del tavolo: tavola a vuoto in resina fenolica (non corrosiva, stabile al caldo/freddo)
• Materiali lavorabili: legno, plastiche, pannelli compositi in alluminio, cartongesso; con equipaggiamento speciale anche Alucobond e materiali simili
• Automazione e integrazione: molte opzioni di automazione, capacità di rete, compatibilità software F4Solutions
