Centro di lavoro 3-4 assi H80I

verticaleper legnoa tavola fissa

Overview

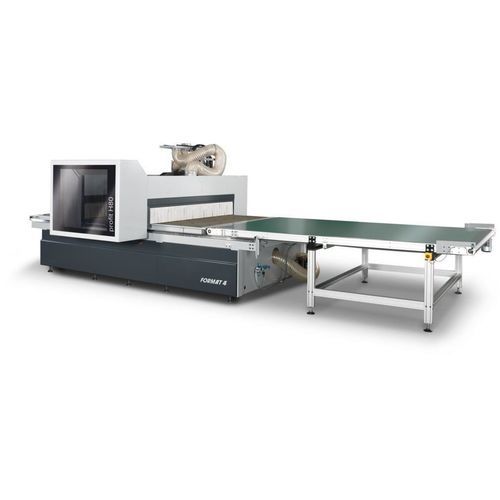

Il centro di lavoro CNC profit H80I di FORMAT4 è progettato per la lavorazione di pannelli nella produzione di mobili e falegnameria, combinando taglio, foratura e fresatura in una sola passata. La macchina supporta flussi di produzione in nesting e può essere integrata con moduli di carico/scarico e automazione, dalla macchina standalone alla cella completamente automatizzata.

Key advantages

• Processo pannelli integrato: taglio, foratura e fresatura in un ciclo
• Automazione configurabile da macchina autonoma a cella completamente automatizzata
• Mandrini di fresatura ad alta velocità con interfaccia HSK F63
• Tavolo matrice a vuoto per supporto completo del pannello e efficienza nel nesting
• Opzioni testa di foratura flessibili per produzione di mobili e uso polivalente
• Catena software integrata: F4®Solutions / F4®Integrate per CAD/CAM e nesting
• Estrazione modulare e indicatori di stato per ergonomia in officina

Highlights & features

• Smart Zoning: movimentazione rapida e cambio formato veloce (esempi: 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm)
• Vacuum pods per pezzi piccoli e complessi
• Tavolo matrice con opzione griglia ad alto flusso 30 x 30 mm per miglior tenuta
• Connessione di aspirazione controllata in posizione che indirizza l'aspirazione tra testa di foratura e mandrino principale
• Cappuccio di estrazione compatto per ottimizzare il volume di aspirazione
• Indicatore di stato a colori per una rapida lettura dello stato macchina

Spindle
Mandrino di fresatura disponibile nelle potenze 10, 12 o 15 kW (a seconda della serie) e fino a 24.000 rpm. Motore inverter montato sul supporto della testa di foratura sull'asse Z. Guide lineari doppie e viti a sfera rettificate garantiscono posizionamento verticale preciso. Interfaccia utensile: HSK F63 con bloccaggio automatico, controllo tramite sensori e pulizia pneumatica.

The C-axis
Asse C opzionale interpolante (360°) con interfaccia aria compressa per aggregati, adatto a lavorazioni complesse e operazioni indicizzate.

Individual drill head configuration
Configurazioni della testa di foratura: mandrini verticali singoli o combinati con sega per scanalature, permettendo lavorazioni verticali e orizzontali. Motori della testa di foratura inverter fino a 7.500 rpm.

Automatic measuring system of the tool length
Sistema di misurazione automatica della lunghezza utensile che memorizza ogni lunghezza nel database con precisione di 0,01 mm per semplificare la gestione utensili e ridurre i tempi di set-up.

Perfect nesting with the matrix table
Il tavolo matrice in resina fenolica offre supporto completo del pannello e posizionamento preciso per il nesting. Upgrade opzionale a griglia 30 x 30 mm ad alto flusso per miglior tenuta su pezzi piccoli o forme complesse.

Smart Zoning
Smart Zoning consente di lavorare rapidamente più formati di pannelli e ridurre i tempi di cambio per aumentare produttività e flessibilità.

Vacuum pods
Supporto per vacuum pods che aumenta la versatilità su un'ampia gamma di dimensioni e forme dei pezzi.

Fence options
Paratie opzionali montabili a sinistra o a destra per migliorare il comfort dell'operatore; paratie continue disponibili per lo scarico su nastri trasportatori automatizzati.

Position-controlled extraction connection
Allocazione automatica della capacità di estrazione tra testa di foratura e mandrino principale in base all'utensile in uso, migliorando l'efficienza di aspirazione.

Extraction bell
Cupola di estrazione compatta che ottimizza le prestazioni di aspirazione riducendo il volume di estrazione richiesto.

Height adjustable tool changer (including cover)
Cambiautensili lineare regolabile in altezza sulla base macchina che protegge le sedi utensile, accelera i tempi di cambio e può ospitare fino a 12 utensili e 3 unità con copertura protettiva.

Status indicator
Sistema di illuminazione multicolore che comunica lo stato macchina a colpo d'occhio per migliorare il flusso di lavoro in officina.

F4®Solutions & F4®Integrate
L'ecosistema software integrato copre CAD/CAM, ottimizzazione del nesting, librerie utensili CAM e trasferimento dati alla macchina per creare una catena di produzione continua e supportare l'integrazione Industry 4.0.

Technical specifications

• Model: profit H80I
• Brand: FORMAT4
• Spindle motor power options: 10 kW, 12 kW, 15 kW (series dependent)
• Spindle speed: up to 24,000 rpm (milling spindle)
• Tool interface: HSK F63 with automatic clamping and pneumatic cleaning
• C-axis: optional interpolating 4th axis (360°) with compressed air interface
• Drilling head: configurable; inverter-controlled up to 7,500 rpm
• Tool measurement accuracy: 0.01 mm
• Vacuum table: phenolic resin; optional 30 x 30 mm high-flow matrix
• Tool changer: height-adjustable, up to 12 tools and 3 units, with cover
• Automation: scalable loading/unloading and cell integration to full automation
• Panel formats (Smart Zoning examples): 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm
• Extraction: extraction bell and position-controlled extraction connection
• Software: F4®Solutions / F4®Integrate for CAD/CAM, nesting and machine control
