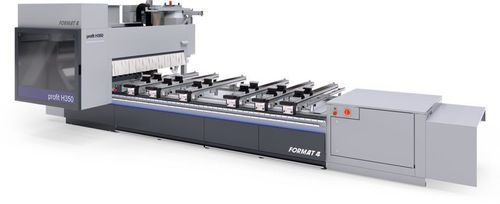

Centro di lavoro CNC 5 assi H350R

universaleper materie plastichedi foratura

Panoramica
Il centro di lavorazione CNC 5 assi profit H350R di Format4 (Felder Group) è progettato per officine universali e per elevata produttività. Combina un mandrino principale ad alte prestazioni con opzioni di foratura e utensili flessibili, una sega per scanalature integrata e avanzati sistemi di posizionamento e movimentazione per ridurre i tempi di attrezzaggio e gli scarti, garantendo allo stesso tempo risultati precisi. La linea c-tech propone opzioni specifiche per plastica e compositi.

Descrizione principale
Il design completamente riprogettato offre dinamica e tecnologia di alto livello. Fornito come pacchetto completo e coerente includente software, utensili e soluzioni di automazione, la macchina dispone di un mandrino potente, fino a 18 mandrini di foratura indipendenti e un aggregato sega per scanalature integrato, permettendo ampie possibilità di lavorazione e cicli brevi.

Punti di forza

• Soluzioni di finanziamento su misura
• Prestazioni costanti in funzionamento industriale continuo
• Soluzioni produttive ottimizzate per il cliente
• Progetto solido con componenti di qualità
• Molteplici pacchetti di specifiche con opzioni high-tech
• Precisione ingegneristica completa
• Ergonomia d'uso premium
• Design premiato
• Qualità e precisione dall'Austria
• Produttività senza compromessi
• Pacchetto di assistenza completo prima, durante e dopo l'acquisto
• Soluzioni di automazione
• Officina connessa in rete
• Software e macchine dallo stesso fornitore

Software integrato e operatività
F4®Integrate è la suite software CNC integrata che include libreria utensili (F4Toolbox), CAM con CAD integrato (F4Create) e gestione macchina (F4Operate) su un'interfaccia coerente e intuitiva. Il controllo prevede un avanzato touchscreen 24" per massimizzare facilità d'uso e produttività.

Sistemi di posizionamento e movimentazione
La macchina offre sistemi avanzati di posizionamento di console e ventose: autoPos (posizionamento motorizzato di console e ventose) e lightPos (posizionamento visivo tramite LED). autoPos fornisce posizionamento X motorizzato per ogni console e posizionamento Y per ventose o morsetti telaio, posizionando automaticamente fino a 6 ventose per console (o 2 morsetti). lightPos utilizza LED per visualizzare misura, posizione, orientamento delle ventose e le posizioni di console al millimetro.

Altre caratteristiche

• Sistema di bloccaggio assi meccanico per assi A e C per aumentare la vita del mandrino e migliorare la finitura superficiale
• Cambiautensili rotante montato sul fuoriuscente con 18 posizioni (si muove con il fuoriuscente sull'asse X) per minimizzare i tempi di cambio
• Varie configurazioni della testa di foratura: solo mandrini verticali o mandrini più sega per scanalature per lavorazioni verticali e orizzontali (motore inverter fino a 7.500 rpm)
• Opzioni mandrino principale: 12 kW di serie, opzionale 15 kW; raffreddamento liquido e cuscinetti ceramici di alta qualità; velocità inverter fino a 24.000 rpm
• Sistema di lubrificazione centrale automatico per carrelli guida X, Y, Z e cuscinetti mandrino
• Supporto sicuro del pezzo tramite ampia gamma di forme di ventose e posizionamento flessibile
• Opzioni di arresto pezzo: file posteriori, centrali e anteriori opzionali; arresti speciali per pannelli impiallacciati
• Nastro trasportatore per trucioli e sfridi con scivolo di separazione e contenitore di raccolta

Idoneità
Progettato per officine che richiedono capacità 5 assi con un investimento gestibile. Particolarmente adatto alla produzione di mobili, operazioni generali di officina e lavorazione di pannelli, materie plastiche e composite con le opzioni c-tech.

Specifiche tecniche

• Modello: profit H350R
• Assi: centro di lavorazione CNC 5 assi
• Potenza mandrino: 12 kW standard, opzionale 15 kW
• Velocità mandrino: fino a 24.000 rpm (regolata da inverter)
• Raffreddamento mandrino: raffreddamento liquido; cuscinetti ceramici di alta qualità
• Foratura: fino a 18 mandrini di foratura indipendenti (testa configurabile)
• Cambiautensili: cambiautensili rotante su fuoriuscente con 18 posizioni
• Capacità utensili aggiuntiva: fino a 36 posizioni a seconda della configurazione
• Motore scanalatura: controllato da inverter fino a 7.500 rpm
• Sistemi di posizionamento: autoPos (posizionamento motorizzato X console, barre di sollevamento Y per morsetti), lightPos (posizionamento visivo LED)
• Ventose: posizionamento automatico fino a 6 ventose per console (o 2 morsetti)
• Guide: guide lineari indurite/pelate con carrelli a sfere e cremagliera camberizzata su X; viti a sfere su Y/Z
• Blocco assi: blocco meccanico per assi A e C
• Lubrificazione: lubrificazione centrale automatica per carrelli X, Y, Z e cuscinetti
• Gestione trucioli: trasportatore integrato con scivolo di separazione e contenitore
• Controllo / software: F4®Integrate (F4Toolbox, F4Create, F4Operate) con touchscreen 24"
• Applicazioni: legno massello, materiali pannellari, plastiche e compositi (con c-tech), alluminio (a seconda della configurazione)
