Centro di taglio e lavorazione multifunzione H200R

CNCin legno

Panoramica

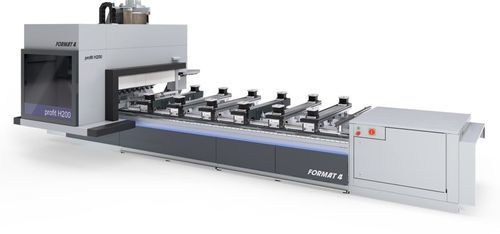

Il FORMAT4 profit H200R è un centro di lavoro CNC universale progettato per produzione in serie e realizzazioni su misura in legno massello (porte, finestre, componenti di scale, mobili). Il telaio riprogettato con nervature in acciaio garantisce elevata rigidità e dinamica. Il software integrato e le opzioni di cambiatori utensili offrono automazione flessibile e lavorazioni precise per applicazioni industriali nella falegnameria.

Caratteristiche principali

• Fino a 36 posizioni utensile con varie configurazioni di cambiatori (cambiatori lineari a 4 posizioni disponibili)
• Software F4®Integrate: libreria utensili, CAM integrato (F4Create) e comando macchina (F4Operate) su un'unica interfaccia
• lightPos: posizionamento con LED delle ventose con oltre 6.000 LED per un posizionamento rapido e preciso
• Gestione del vuoto a 2 circuiti con blocco delle console per maggiore affidabilità del processo
• Visualizzazione del posizionamento di console e ventose; indicazione laser opzionale
• Diverse forme di ventose e pad riutilizzabili per bloccaggio sicuro
• Dispositivi di serraggio per telai ad aria compressa per maggiore forza di serraggio; connessioni aria sul fondo della console
• Controllo touchscreen 24" intuitivo con interfaccia strutturata
• Cappuccio di aspirazione automatico per ridurre polvere e rumore
• Supporti di carico (binari) per agevolare la movimentazione in operatore singolo
• Connessione per fresatura con dima per serraggio di componenti complessi
• Attivazione/disattivazione individuale delle console per rimozione scarti senza rilasciare il vuoto
• Piastra deflettore trucioli e nastro trasportatore per rimozione efficiente di trucioli/polvere
• Indicatore di stato a luce per visualizzare gli stati della macchina

Punti salienti / Vantaggi aggiuntivi

• Soluzioni finanziarie su misura
• Progettato per funzionamento industriale continuativo
• Ottimizzazione della produzione su misura per il cliente
• Telaio robusto con componenti di qualità
• Molteplici pacchetti di specifiche e opzioni di automazione
• Precisione ingegneristica e ergonomia operatore
• Servizio completo prima e dopo vendita
• Software e macchina dallo stesso fornitore per integrazione semplificata

Dettagli (selezionati)
F4®Integrate
Software tutto-in-uno che combina F4Toolbox (libreria utensili), CAM con CAD integrato (F4Create) e comando macchina (F4Operate) in un'unica interfaccia coerente. Basato su G-code per una facile integrazione nei flussi produttivi esistenti.

lightPos
Sistema di posizionamento visivo con oltre 6.000 LED che indicano dimensione, posizione e orientamento delle ventose. LED RGB sull'asse X indicano lo stato di lavorazione; LED lungo gli assi X e Y visualizzano posizione e dimensioni del pezzo per ridurre i tempi di set-up.

File di arresto
La serie H200 è dotata di file di arresto posteriori e centrali; arresti cilindrici solidi permettono il riferimento flessibile di pezzi piccoli, medi e grandi.

Apertura di manutenzione
Il cappuccio si apre facilmente per un rapido accesso alle operazioni di cambio utensile e manutenzione.

Lavorazione dei telai
I dispositivi di serraggio dei telai ad aria compressa forniscono maggiore forza di serraggio; le connessioni dell'aria compressa si trovano sul fondo della console.

Area di lavoro (tavolo)
Area di lavoro: X = 3300 mm
Y = 1280 mm
Z = 250 mm (altezza passaggio dalla console)

Specifiche tecniche

• Modello: profit H200R
• Marca: FORMAT4
• Area di lavoro (X × Y × Z): 3300 mm × 1280 mm × 250 mm (altezza passaggio dalla console)
• Mandrino: motore piallante con inverter, 12–15 kW, fino a 24.000 giri/min
• Interfaccia utensile: HSK F63 con serraggio automatico e tensione utensile controllata da sensore
• Quarto asse: asse C di serie, interpolante 360° con interfaccia aria compressa
• Posizioni utensile: fino a 36 (varie opzioni di cambiatori; cambiatori lineari a 4 posizioni disponibili)
• Sistema di vuoto: molteplici forme di ventose, gestione del vuoto a 2 circuiti, lightPos opzionale
• Controllo: touchscreen 24" con F4®Integrate (F4Toolbox, F4Create, F4Operate)
• Aspirazione: cappuccio di estrazione controllato, piastra deflettore e nastro trasportatore per trucioli
• Automazione & movimentazione: supporti di carico / binari di alimentazione per movimentazione in operatore singolo
• Design: telaio nervato in acciaio per massima stabilità
