Centro di lavoro CNC 5 assi H150

verticaledi fresaturadi foratura

Panoramica

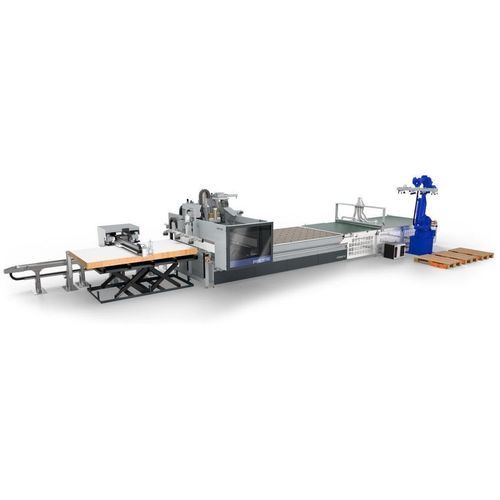

Il FORMAT4 profit H150 è un centro di lavoro CNC nesting a 5 assi progettato per la falegnameria e la produzione di mobili moderna. Esegue taglio, foratura e fresatura dei pannelli in un'unica operazione utilizzando la tecnologia nesting per massimizzare il rendimento del materiale e ridurre i tempi ciclo. La macchina è disponibile in quattro dimensioni e può essere integrata in linee di produzione semi- o completamente automatizzate con diverse soluzioni di carico/scarico.

Vantaggi principali

• Lavorazione completa dei pannelli in un'unica operazione (taglio, foratura, fresatura)
• Risparmio di materiale e tempo tramite ottimizzazione nesting
• Scalabile ad automazione completa con soluzioni di carico/scarico
• Gestione del vuoto SMART ZONING integrata per diversi formati di pannelli
• Ampio passaggio Z (200 mm) per lavorare pezzi di elevata altezza
• Pre-etichettatura automatica sulla tavola di carico per ridurre errori

Caratteristiche e dettagli

• Mandrino Format4 5 assi ad alta tecnologia sviluppato per la lavorazione professionale del legno
• Potenza mandrino: 12 kW standard, 15 kW opzionale; velocità regolata da inverter fino a 24.000 rpm
• Raffreddamento a liquido e cuscinetti ceramici per precisione e funzionamento stabile
• Cambiato di utensili standard; cambiator rotante mobile opzionale e spazio pick-up per grande lama — fino a 36 posizioni utensile
• Testa di foratura configurabile: mandrini verticali o mandrini + sega per scanalature per lavorazioni verticali e orizzontali; inverter fino a 7.500 rpm
• Smart Zoning per rapidi cambi tra formati pannello e lavorazione multi-formato efficiente
• Tavolo in resina fenolica compatibile con vacuum pods per serraggio flessibile
• Controllo automatico della connessione di aspirazione per allocare l'aspirazione tra testa di foratura e mandrino principale
• Aspirazione sopra e sotto il tavolo per mantenere le superfici pulite e rimuovere i trucioli
• Tavolo elevatore pannelli per allineamento sincronizzato e carico automatico all'altezza corretta
• Sistema di etichettatura automatico sulla tavola di carico per affidabilità del processo
• Indicatore di stato con cambio colore per visualizzare lo stato macchina
• Cofano di manutenzione di facile accesso per facilitare i cambi utensile e le operazioni di servizio
• Copertura opzionale per il cambiator lineare per proteggere gli adattatori HSK da polvere e trucioli
• Software F4®Integrate (F4Operate, F4Create, F4Toolbox) e suite F4®Solutions per ottimizzazione nesting, CAM/CAD e gestione della produzione

Punti salienti (a colpo d'occhio)

• Soluzioni di finanziamento su misura
• Prestazioni elevate in funzionamento industriale continuo
• Soluzioni di produzione ottimizzate per il cliente
• Design solido con componenti premium
• Molte varianti di pacchetti di specifiche e opzioni high-tech
• Precisione ingegneristica
• Comfort d'uso e facilità di manutenzione
• Qualità e precisione dall'Austria
• Automazione e integrazione software da un unico fornitore

Specifiche tecniche

• Tipo di macchina: centro di lavoro CNC nesting 5 assi
• Nome modello: profit H150
• Dimensioni disponibili: quattro dimensioni (vedere la pagina prodotto)
• Mandrino principale: mandrino 5 assi Format4; 12 kW standard, 15 kW opzionale
• Velocità mandrino: fino a 24.000 rpm (controllo inverter)
• Raffreddamento e cuscinetti: raffreddamento a liquido; cuscinetti ceramici
• Passaggio Z (libero): 200 mm
• Posizioni utensile: fino a 36 (cambiator standard + cambiator rotante opzionale + spazio pick-up)
• Testa di foratura: configurabile; motore inverter fino a 7.500 rpm
• Gestione del vuoto: SMART ZONING
• Formati supportati (esempi): 3090 × 2100 mm; 3090 × 1530 mm; 2500 × 1250 mm
• Tavolo di lavoro: tavolo in resina fenolica compatibile con vacuum pods
• Aspirazione: aspirazione sopra tavolo e sotto tavolo; connessione di aspirazione controllata in posizione
• Automazione: compatibile con varie soluzioni di carico/scarico e automazione completa; tavolo elevatore pannelli
• Etichettatura: pre-etichettatura automatica sulla tavola di carico
• Software: F4®Integrate (F4Operate, F4Create, F4Toolbox); F4®Solutions
• Manutenzione: cofano con apertura per manutenzione per accesso rapido
