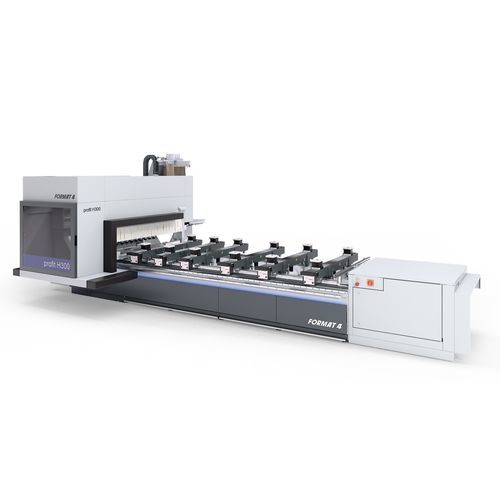

Centro di lavoro CNC verticale H300R

per legnoa portale12 utensili

Panoramica
Il profit H300R è un centro di lavoro CNC a portale progettato per la lavorazione di pannelli e legno massello con capacità estesa sull'asse Y. Risponde alla crescente domanda di prodotti su misura (arredamento, porte, finestre) offrendo opzioni di configurazione flessibili, ampi campi di lavoro e soluzioni integrate hardware/software di Format4 per flussi produttivi forniti da un unico partner.

Punti chiave

• Soluzioni di finanziamento personalizzate
• Prestazioni elevate e costanti in funzionamento continuo industriale
• Flussi produttivi ottimizzati specifici per il cliente
• Struttura a portale robusta con componenti premium
• Varie configurazioni con tecnologie avanzate
• Precisione ingegneristica completa
• Esperienza utente ergonomica
• Design industriale premiato
• Qualità e precisione dall'Austria (Format4)
• Elevata produttività e affidabilità del processo
• Pacchetto di assistenza completo prima, durante e dopo l'acquisto
• Opzioni di automazione e integrazione dell'officina in rete
• Software e macchine dallo stesso fornitore (F4Solutions)

Funzioni principali

• Software F4®Integrate: libreria utensili integrata (F4Toolbox), programmazione (F4Create) e gestione macchina (F4Operate) con interfaccia a schermo singolo intuitiva; compatibile G-Code per collegamento semplice di programmi esterni.
• lightPos: sistema LED per il posizionamento dei vacuum pod con oltre 6000 LED per un posizionamento visivo, rapido e preciso di pod/console; visualizza dimensione, posizione, orientamento delle ventose e dimensioni del pezzo.
• autoPos: posizionamento automatico di console e vacuum pod con motori controllati indipendentemente per il movimento della console sull'asse X e il posizionamento automatico sull'asse Y di pod/morsetti; dispositivo integrato di pulizia/soffiaggio; supporta fino a 6 pod per console o 2 morsetti per telaio; riposizionamento durante operazione pendolare (a seconda della configurazione).
• Attivazione/disattivazione console: compatibilità con sistemi di bloccaggio pneumatico per telai; la disattivazione individuale della console consente la rimozione degli scarti senza rilasciare il vuoto, mantenendo il posizionamento esatto per le successive operazioni.
• Visualizzazione del posizionamento: visualizzazione simultanea del pezzo, dei supporti e dei vacuum pad sulla scheda CNC per evitare collisioni; posizioni esatte dei pod indicate dal laser; lightPos disponibile come estensione.
• Sostegno sicuro del pezzo: ampia gamma di geometrie dei vacuum pod e uso flessibile di ventose e dispositivi di serraggio sulle console.
• Lavorazione di telai: supporta ventose e dispositivi di bloccaggio per componenti di telaio; i morsetti per telai utilizzano aria compressa per una maggiore forza di serraggio; connessioni d'aria compressa sulla base della console.
• Due dimensioni del campo di lavoro: profit H300 16.33 (X = 3300 mm, Y = 1580 mm, Z = 250 mm altezza passaggio) e profit H300 16.53 (X = 5300 mm, Y = 1580 mm, Z = 250 mm altezza passaggio).
• File di battute: file di battute posteriore e centrale di serie; file di battute frontale opzionale sulla serie H300; battute cilindriche solide per un riferimento flessibile di pezzi piccoli e grandi.
• Apertura per manutenzione: coperchio facilmente apribile per accesso rapido al cambio utensile o alle operazioni di manutenzione.
• Controllo touch 24" intuitivo: interfaccia chiaramente strutturata e autoesplicativa con comandi grafici per funzionamento rapido e preciso.
• Illuminazione di stato: sistema di illuminazione multicolore per visualizzare lo stato macchina a colpo d'occhio.
• Guide di alimentazione / supporti di carico: agevolano il carico/scarico di pezzi grandi o pesanti per la movimentazione da parte di un solo operatore.
• Fresatura su maschera: collegamento dedicato per maschere per fissare componenti complessi non adatti ai vacuum pod.

Specifiche tecniche

• Famiglia modello: profit H300R (Format4)
• Opzioni campo di lavoro: profit H300 16.33 - X = 3300 mm, Y = 1580 mm, Z = 250 mm (altezza passaggio dalla console); profit H300 16.53 - X = 5300 mm, Y = 1580 mm, Z = 250 mm (altezza passaggio dalla console)
• Posizioni utensile: fino a 36 posizioni utensile (dipende dal sito)
• Cambiattrezzi: cambiattrezzi lineare a 12 posizioni (dipende dal sito)
• Progettazione macchina: struttura a portale (ponte) con telaio in tubi sagomati saldati
• Aspirazione/serraggio: geometrie e quantità di vacuum pod flessibili; supporto per dispositivi di serraggio per telai (aria compressa)
• Opzioni di automazione: autoPos (posizionamento automatico console/pod), lightPos (posizionamento LED), funzioni software avanzate di posizionamento dei pod
• Controllo / Software: F4®Integrate (F4Toolbox, F4Create, F4Operate) software CNC integrato, compatibile G-Code
• Interfaccia utente: controllo touch 24"
• Manutenzione: coperchio ad apertura facilitata per cambio rapido utensile e manutenzione
