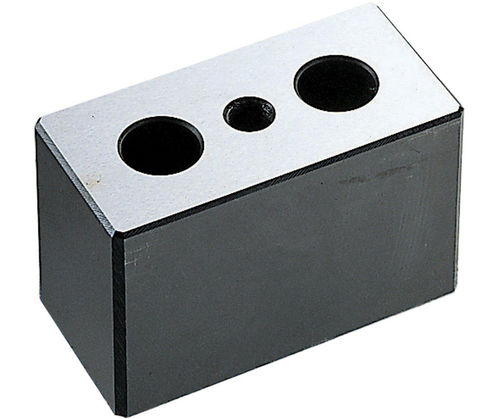

Supporto di componenti BJ310 series

per pezzo singolodi condutturein acciaio al carbonio

Descrizione del prodotto
Utilizzare questi blocchi di supporto sotto i pezzi per prevenire la flessione durante la serraggio o l'usinatura. Realizzati in acciaio 1045 con superfici rettificate di precisione e finitura ossido nero. Fissaggio tramite foro filettato M16×2.00 (T / T1 = M16). Ingombro comune: L = 100 mm × W = 50 mm; altezze disponibili H: 25, 32, 40, 50, 63, 80, 100 mm.

Opzioni pezzo

• 142616 — BJ310-16025 — Filetto M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 25 mm — H1 8 mm — H2 Passante
• 142617 — BJ310-16032 — Filetto M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 32 mm — H1 15 mm — H2 Passante
• 142618 — BJ310-16040 — Filetto M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 40 mm — H1 23 mm — H2 Passante
• 142619 — BJ310-16050 — Filetto M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 50 mm — H1 33 mm — H2 Passante
• 142620 — BJ310-16063 — Filetto M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 63 mm — H1 46 mm — H2 35 mm
• 142621 — BJ310-16080 — Filetto M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 80 mm — H1 46 mm — H2 35 mm
• 142622 — BJ310-16100 — Filetto M16×2.00 — T1 M16 — L 100 mm — L1 50 mm — W 50 mm — H 100 mm — H1 46 mm — H2 35 mm

Specifiche tecniche

• Serie: BJ310
• Materiale: acciaio 1045
• Superficie: rettificata di precisione
• Finitura: ossido nero
• Funzione: blocchi di supporto per prevenire la flessione durante serraggio o usinatura
• Filetto: M16×2.00 (T / T1 = M16)
• Dimensioni comuni: L = 100 mm, L1 = 50 mm, W = 50 mm
• Altezze disponibili H (mm): 25, 32, 40, 50, 63, 80, 100
• Valori H1 (mm) per variante: 8, 15, 23, 33, 46
• Numeri di parte / SKU disponibili: BJ310-16025, BJ310-16032, BJ310-16040, BJ310-16050, BJ310-16063, BJ310-16080, BJ310-16100

Applicazioni
Progettati per operazioni di serraggio, usinatura e fissaggio per mantenere la planarità del pezzo e prevenire deformazioni. Adatti per fresatura, rettifica, foratura e dime di assemblaggio. Installare usando il fissaggio M16 e applicare la coppia appropriata per evitare deformazioni del pezzo.

Informazioni per l'ordine
Ordinare per SKU o numero di parte indicato nell'elenco delle opzioni. Per dimensioni personalizzate, trattamenti superficiali alternativi o ordini in volume, fornire le specifiche richieste al fornitore.
