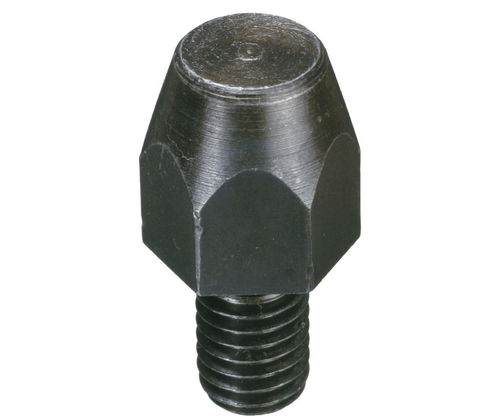

Testa di sostegno in acciaio BJ760 series

con foro filettato

Descrizione del prodotto
Questi parapiede a vite sono utilizzati come supporti e riferimenti laterali negli allestimenti di lavorazione. Il design filettato consente l'installazione diretta in fori filettati. L'area di contatto ha una forma conica piccola e liscia per un supporto localizzato senza danneggiare il pezzo. Realizzati in acciaio 1045, temprato, con finitura ossido nero per protezione anticorrosione di base.

Opzioni di pezzi (tabella)

• 142635 | N. parte: BJ760-06001 | Filetto: M6x1.00 | D: 8 mm | L: 10 mm | H: 11 mm | SW: 10 mm
• 142636 | N. parte: BJ760-06002 | Filetto: M6x1.00 | D: 6 mm | L: 20 mm | H: 11 mm | SW: 10 mm
• 142637 | N. parte: BJ760-08001 | Filetto: M8x1.25 | D: 10 mm | L: 15 mm | H: 13 mm | SW: 13 mm
• 142638 | N. parte: BJ760-08002 | Filetto: M8x1.25 | D: 9 mm | L: 30 mm | H: 13 mm | SW: 13 mm
• 142639 | N. parte: BJ760-10001 | Filetto: M10x1.50 | D: 13 mm | L: 20 mm | H: 16 mm | SW: 17 mm
• 142640 | N. parte: BJ760-10002 | Filetto: M10x1.50 | D: 13 mm | L: 40 mm | H: 16 mm | SW: 17 mm
• 142641 | N. parte: BJ760-12001 | Filetto: M12x1.75 | D: 15 mm | L: 25 mm | H: 20 mm | SW: 19 mm
• 142642 | N. parte: BJ760-12002 | Filetto: M12x1.75 | D: 15 mm | L: 50 mm | H: 20 mm | SW: 19 mm

Tipi di prodotto

• Work Rests
• Parapiede a vite
• Acciaio, trattamento termico

Documenti

• Specifiche (PDF disponibile)

Specifiche tecniche

• Materiale: acciaio 1045
• Trattamento termico: temprato
• Finitura: ossido nero
• Area di contatto: conica, piccola e liscia
• Montaggio: filettato per installazione in foro filettato
• Uso previsto: supporti e riferimenti laterali negli allestimenti di lavorazione
• Taglie filettatura disponibili / numeri di parte associati: M6x1.00 (BJ760-06001, BJ760-06002), M8x1.25 (BJ760-08001, BJ760-08002), M10x1.50 (BJ760-10001, BJ760-10002), M12x1.75 (BJ760-12001, BJ760-12002)
