Vite di appoggio BSx-SUS

di bloccaggiodi fissaggioa farfalla

Descrizione del prodotto

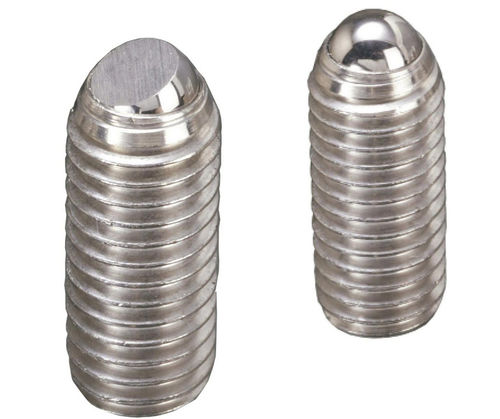

Viti a pollice con sede sferica e sfera di contatto di forma tonda o piatta. La sfera piatta è indicata per supportare pezzi morbidi, esercitare forza di serraggio o sostenere il pezzo ad angolo. La sfera ruota nella sede quando si applica carico, mantenendo il contatto su superfici mobili o sagomate. Viti realizzate in acciaio inossidabile 304 trattato termicamente; sfera in acciaio inossidabile trattata a Rockwell Rc59–66.

Tipi di prodotto

• BSx — Corpo e sfera in acciaio
• BSx-SUS — Corpo e sfera in acciaio inossidabile (questa pagina)

Parti disponibili (esempi)

• BSR4X10-SUS — Tipo A — Sfera Ø 2,5 mm — Filetto M4×0,70 — D: - — L: 10,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X10-SUS — Tipo B — Sfera Ø 2,5 mm — Filetto M4×0,70 — D: 2,0 mm — L: 10,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR4X16-SUS — Tipo A — Sfera Ø 2,5 mm — Filetto M4×0,70 — D: - — L: 16,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X16-SUS — Tipo B — Sfera Ø 2,5 mm — Filetto M4×0,70 — D: 2,0 mm — L: 16,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR4X6-SUS — Tipo A — Sfera Ø 2,5 mm — Filetto M4×0,70 — D: - — L: 6,5 mm — L1: 0,8 mm — K: 2,0 mm
• BSF4X6-SUS — Tipo B — Sfera Ø 2,5 mm — Filetto M4×0,70 — D: 2,0 mm — L: 6,0 mm — L1: 0,3 mm — K: 2,0 mm
• BSR5X12-SUS — Tipo A — Sfera Ø 3,0 mm — Filetto M5×0,80 — D: - — L: 12,6 mm — L1: 1,0 mm — K: 2,5 mm
• BSF5X12-SUS — Tipo B — Sfera Ø 3,0 mm — Filetto M5×0,80 — D: 2,5 mm — L: 12,0 mm — L1: 0,4 mm — K: 2,5 mm
• BSR5X20-SUS — Tipo A — Sfera Ø 3,0 mm — Filetto M5×0,80 — D: - — L: 20,6 mm — L1: 1,0 mm — K: 2,5 mm
• BSF5X20-SUS — Tipo B — Sfera Ø 3,0 mm — Filetto M5×0,80 — D: 2,5 mm — L: 20,0 mm — L1: 0,4 mm — K: 2,5 mm

Materiale informativo
Schede tecniche disponibili in formato PDF (scheda dati prodotto).

Specifiche tecniche

• Tipo di prodotto: Viti con sede sferica / viti a pollice con estremità a sfera tonda o piatta.
• Stili: Tondo (BSR...) e Piatto (BSF...).
• Serie in questa pagina: BSx-SUS (corpo e sfera in acciaio inossidabile).
• Materiale vite: Acciaio inossidabile 304 trattato termicamente.
• Materiale sfera: Acciaio inossidabile, trattato termicamente a Rockwell Rc59–66.
• Diametri sfera tipici: 2,5 mm e 3,0 mm.
• Filettature disponibili: M4×0,70 e M5×0,80.
• Esempi di lunghezze totali (L): 6, 6,5, 10, 10,5, 12, 12,6, 16, 16,5, 20, 20,6 mm.
• Esempi di proiezione di contatto (L1): 0,3 mm, 0,4 mm, 0,8 mm, 1,0 mm.
• Esempi dimensione testa (K): 2,0 mm, 2,5 mm.
• Funzione: Lo stile piatto è adatto per supportare pezzi morbidi, applicare forza di serraggio e supporto angolato; la sede sferica mantiene il contatto su superfici mobili o sagomate.
