Elemento di serraggio meccanico USC series

ad azionamento manualecon bloccaggio meccanicomanuale

Panoramica

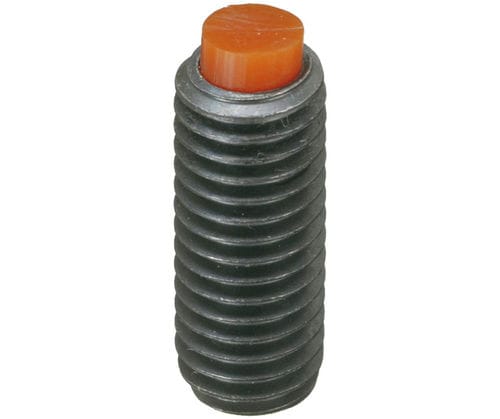

La punta di contatto in uretano di queste viti previene la formazione di segni sulle superfici dei pezzi. Corpo vite in acciaio 4135 temprato a Rc33-39, con finitura ossido nero. Punta di contatto in plastica poliuretanica, Shore A90, arancione.

Tipi di prodotto

• USC — Viti di serraggio con punta in uretano

Opzioni pezzo (tabella)
ID | SKU | Filetto | D (mm) | L (mm) | K (mm)
150347 | USC5X16 | M5x0.80 | 2.5 | 16 | 2.5
150348 | USC5X20 | M5x0.80 | 2.5 | 20 | 2.5
150349 | USC5X30 | M5x0.80 | 2.5 | 30 | 2.5
150350 | USC6X20 | M6x1.00 | 3.5 | 20 | 3.0
150351 | USC6X30 | M6x1.00 | 3.5 | 30 | 3.0
150352 | USC6X40 | M6x1.00 | 3.5 | 40 | 3.0
150353 | USC8X20 | M8x1.25 | 5.0 | 20 | 4.0
150354 | USC8X35 | M8x1.25 | 5.0 | 35 | 4.0
150355 | USC8X50 | M8x1.25 | 5.0 | 50 | 4.0
150338 | USC10X25 | M10x1.50 | 6.0 | 25 | 5.0

Materiali e finitura

• Corpo vite: acciaio 4135, temprato a Rc33-39
• Finitura: ossido nero
• Punta di contatto: poliuretano (uretano), Shore A90, arancione

Funzione

• La punta in uretano protegge le superfici dei pezzi evitando graffi e segni

Documentazione
PDF con le specifiche disponibile.

Specifiche tecniche

• Serie / Modello: USC
• Materiale del corpo: acciaio 4135 (temprato a Rc33-39)
• Finitura superficiale: ossido nero
• Materiale della punta: poliuretano (uretano), Shore A90, arancione
• Scopo principale: punta protettiva in uretano per evitare danni alle parti
• Taglie filettatura e SKU di esempio: M5x0.80 (USC5X16, USC5X20, USC5X30), M6x1.00 (USC6X20, USC6X30, USC6X40), M8x1.25 (USC8X20, USC8X35, USC8X50), M10x1.50 (USC10X25)
• Intervalli dimensionali principali: D (2,5–6,0 mm a seconda del filetto), L (16–50 mm), K (2,5–5,0 mm)
