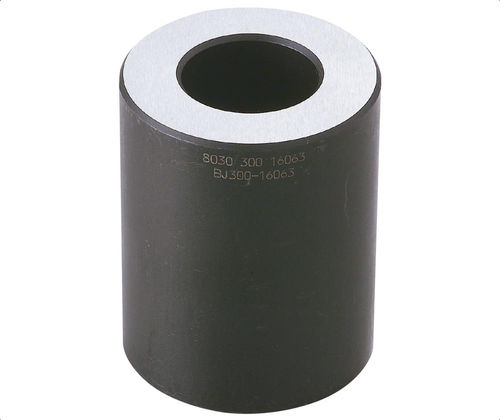

Supporto per pezzi da lavorare BJ300 series

in acciaioad avvitamentoaltezza regolabile

Panoramica
Utilizzato per regolare l'altezza dei pezzi e bloccarli in modo sicuro nella posizione impostata. Montaggio con vite a testa cilindrica a esagono incassato. Realizzato in acciaio legato con finitura ossido nero.

Caratteristiche principali

• Montaggio con vite a testa cilindrica a esagono incassato per la regolazione sicura dell'altezza
• Corpo in acciaio legato
• Finitura ossido nero per resistenza di base alla corrosione
• Disponibile in vari diametri e altezze per adattarsi alle esigenze di bloccaggio

Opzioni di parti / Dimensioni disponibili (tabella)
ID | SKU | Numero di parte | Filetto (T) | D (mm) | H (±0,01 mm) | H1 (mm)
128468 | BJ300-08016 | BJ300-08016 | M8 | 25 | 16 | 7
128471 | BJ300-08020 | BJ300-08020 | M8 | 25 | 20 | 7
128474 | BJ300-08025 | BJ300-08025 | M8 | 25 | 25 | 7
128477 | BJ300-08032 | BJ300-08032 | M8 | 25 | 32 | 7
128479 | BJ300-08040 | BJ300-08040 | M8 | 25 | 40 | 7
128481 | BJ300-08050 | BJ300-08050 | M8 | 25 | 50 | 7
128483 | BJ300-10020 | BJ300-10020 | M10 | 32 | 20 | 9
128485 | BJ300-10025 | BJ300-10025 | M10 | 32 | 25 | 9
128488 | BJ300-10032 | BJ300-10032 | M10 | 32 | 32 | 9
128491 | BJ300-10040 | BJ300-10040 | M10 | 32 | 40 | 9

Media
Scheda tecnica disponibile (PDF).

Specifiche tecniche

• Modello: BJ300
• Funzione: Cilindro di supporto per la regolazione dell'altezza dei pezzi; si blocca in modo sicuro una volta impostato
• Materiale: Acciaio legato
• Finitura: Ossido nero
• Tipo di montaggio: Vite a testa cilindrica a esagono incassato
• Filetti disponibili: M8 e M10
• Diametri corpo disponibili (D): 25 mm e 32 mm
• Altezze disponibili (H): 16, 20, 25, 32, 40, 50 mm (a seconda del SKU)
• Contatto/libero tipico (H1): 7 mm per varianti M8, 9 mm per varianti M10
