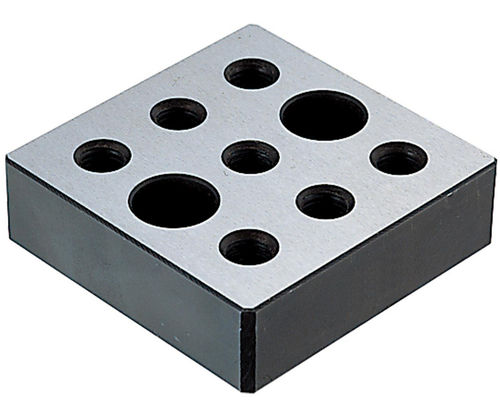

Supporto di componenti BJ631 seriesper pezzo singoloin acciaioin acciaio al carbonio
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Applicazioni
- di componenti, per pezzo singolo
- Materiale
- in acciaio, in acciaio al carbonio
- Altre caratteristiche
- modulare, di precisione, accatastabile
Descrizione
Descrizione
I blocchi elevatori a estensione parziale sono blocchi impilabili che consentono il posizionamento preciso dei componenti tra i punti della griglia sui supporti di lavoro modulari. Realizzati in acciaio 1045, le superfici superiore e inferiore sono rettificate con precisione e la finitura è in ossido nero per una protezione base contro la corrosione.
Tipi di prodotto
Opzioni pezzo (tabella)
ID | SKU | Numero di pezzo | Filettatura (T) | T1 per SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Documenti
PDF delle specifiche disponibile per questo prodotto.
Specifiche / Dati tecnici
I blocchi elevatori a estensione parziale sono blocchi impilabili che consentono il posizionamento preciso dei componenti tra i punti della griglia sui supporti di lavoro modulari. Realizzati in acciaio 1045, le superfici superiore e inferiore sono rettificate con precisione e la finitura è in ossido nero per una protezione base contro la corrosione.
Tipi di prodotto
- BJ631 — Blocco elevatore a estensione parziale
- BJ632 — Blocco elevatore a estensione
Opzioni pezzo (tabella)
ID | SKU | Numero di pezzo | Filettatura (T) | T1 per SHCS | L | L1 | L2 | W | W1 | H ± .01 | H1 | PN
142627 | BJ631-16025 | BJ631-16025 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 25 | 8 |
142628 | BJ631-16032 | BJ631-16032 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 32 | 15 |
142629 | BJ631-16040 | BJ631-16040 | M16X2.00 | M16 | 85 | 50 | Passante | 85 | 50 | 40 | 23 |
142630 | BJ631-16050 | BJ631-16050 | M16X2.00 | M16 | 85 | 50 | 35 | 85 | 50 | 50 | 33 |
Documenti
PDF delle specifiche disponibile per questo prodotto.
Specifiche / Dati tecnici
- Materiale: acciaio 1045
- Finitura: ossido nero
- Superfici superiore e inferiore: rettificate con precisione
- Progettazione: blocchi elevatori impilabili
- Funzione: permettono di posizionare componenti tra punti della griglia
- Serie / Modello: BJ631 (disponibile anche BJ632)
