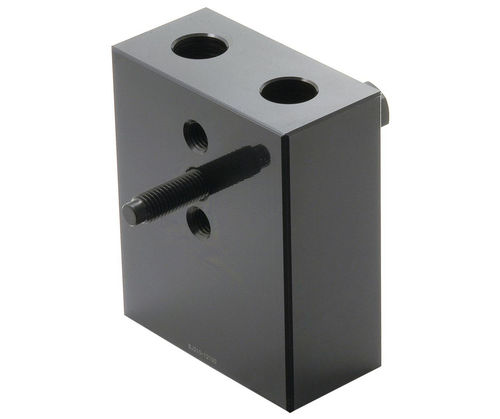

Sistema d’arresto in acciaio BJ210 series

Panoramica
Questi fermi laterali regolabili a basso profilo sono progettati per il posizionamento preciso del pezzo e per prevenire vibrazioni e spostamenti durante le operazioni di lavorazione. Il fermo filettato consente la regolazione orizzontale. La versione mini offre due opzioni di altezza vite; la versione standard offre tre. Possono essere utilizzati anche come staffe ausiliarie. Corpo in acciaio 1045; vite in acciaio 4135, temprata e bonificata, indurita per induzione, finitura ossido nero.

Tipi di prodotto

• BJ210 — Fermi regolabili: fermo a blocco, disponibili nelle versioni standard e mini
• Fermo filettato per regolazione orizzontale; mini: due opzioni di altezza vite; standard: tre opzioni di altezza vite; utilizzabile come morsetto ausiliario

Opzioni pezzi / Tabella

• ID | SKU | Numero parte | T (Filetto mm) | T1 Filetto mm | T2 Filetto mm | L mm | L1 mm | W mm | H mm | H1 mm | H2 mm | H3 mm | H4 mm | PN
  142403 | BJ210-08032 | BJ210-08032 | M8 | M8x1.25-50L | M8×1.25 | 50 | 25 | 22 | 40 | 20 | 32 | 20 | -
• 142404 | BJ210-16125 | BJ210-16125 | M16 | M16x2.00-110L | M16×2.00 | 100 | 50 | 50 | 150 | 46 | 125 | 100 | 80 |

Caratteristiche / Specifiche tecniche

• Materiale: corpo in acciaio 1045; vite in acciaio 4135 (temperata e rinvenuta, indurita per induzione) con finitura ossido nero
• Funzione: fermo laterale regolabile a basso profilo per il posizionamento del pezzo e la prevenzione di vibrazioni/colpi durante la lavorazione
• Regolazione: fermo filettato per regolazioni orizzontali; opzioni di altezza vite multiple a seconda della taglia
• Uso: può essere utilizzato come morsetto ausiliario
• Numeri di parte / misure disponibili: BJ210-08032 (filetto M8, lunghezza 50 mm); BJ210-16125 (filetto M16, lunghezza 100 mm)
