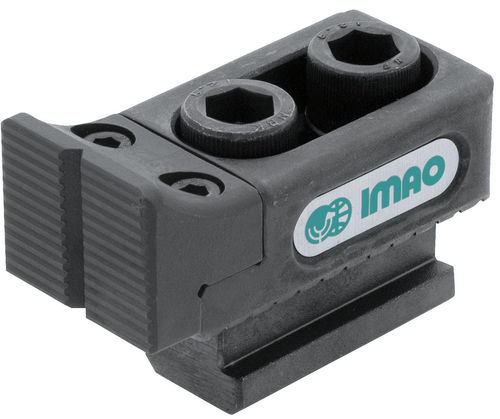

Sistema d’arresto in lega BJ202 series

in acciaioin lega di acciaio

Descrizione
Questo fermalato laterale regolabile consente la rimozione e l'inserimento rapidi dei pezzi. Le ganasce ampie offrono una maggiore superficie di arresto. Include dado a T e vite a testa cilindrica per le varianti con dado a T. Corpo: acciaio legato 4140 con finitura ossido nero. Ganascia dentata: acciaio legato 4140, temprato e rinvenuto, finitura ossido nero. Dado a T: acciaio 1045, finitura ossido nero. Vite a testa cilindrica: acciaio 4135, finitura ossido nero.

Tipi di prodotto

• BJ202-T — dado a T, dentato
• BJ202-T — dado a T, liscio (rettificato)
• BJ202 — dentato
• BJ202 — liscio

Parti disponibili (tabella)
Intestazioni: ID | SKU | Numero parte | Filetto | L mm | L1 mm | L2 mm | W mm | W1 mm | W2 mm | W3 mm | H mm | H1 mm | H2 mm | H3 mm | H4 mm | K mm | Capacità di carico lbs | Coppia ammissibile ft/lbs | PN
142399 | BJ202-12022T | BJ202-12022T | M12x1.75-35L | 75 | 35 | 26.5 | 35 | 20 | 22 | 14 | 25.5 | 22 | 29 | 16 | 8 | 10 | 1,660 | 66 | (none)
142400 | BJ202-16030T | BJ202-16030T | M16x2.00-45L | 95 | 47.5 | 30 | 40 | 26 | 28 | 18 | 34.5 | 30 | 38 | 20 | 10 | 14 | 2,630 | 111 | (none)

Caratteristiche

• Rimozione e inserimento rapidi dei pezzi
• Ganasce ampie per una maggiore superficie di arresto
• Include dado a T e vite a testa cilindrica (per varianti con dado a T)

Materiali e finitura

• Corpo: acciaio legato 4140, finitura ossido nero
• Ganascia dentata: acciaio legato 4140, temprato e rinvenuto, finitura ossido nero
• Dado a T: acciaio 1045, finitura ossido nero
• Vite a testa cilindrica: acciaio 4135, finitura ossido nero

Specifiche tecniche

• Serie / Modello: BJ202
• Esempio di variante: BJ202-T indica la versione con dado a T
• Filetti/lunghezze tipiche disponibili: M12x1.75-35L, M16x2.00-45L
• Lunghezze complessive (L) disponibili: 75 mm, 95 mm
• Esempi di capacità di carico: 1,660 lbs (BJ202-12022T), 2,630 lbs (BJ202-16030T)
• Esempi di coppia ammessa: 66 ft/lbs (BJ202-12022T), 111 ft/lbs (BJ202-16030T)
• Finitura: ossido nero sui componenti in acciaio
• Scheda tecnica disponibile per BJ202-T (formato PDF)
