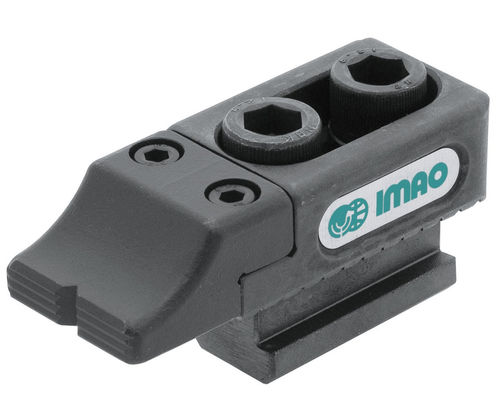

Battuta ammortizzante in lega di acciaio BJ201 series

in acciaio

Panoramica del prodotto
Questi battute di posizionamento regolabili a basso profilo consentono un posizionamento preciso del pezzo mantenendo il battuta fuori dall'area di lavorazione. Il profilo basso permette una rapida rimozione e inserimento dei pezzi. Ogni assemblaggio include un dado a T e una vite a testa cilindrica. Corpo e ganascia dentata realizzati in acciaio legato 4140 (ganascia temprata e rinvenuta); dado a T e vite in acciai 4145 / 4135. Tutti i componenti hanno finitura ossido nero per uniformità estetica.

Tipi di prodotto

• BJ201-T — dado a T, dentato
• BJ201-T — dado a T, liscio
• BJ201 — dentato
• BJ201 — liscio

Opzioni pezzo (tabella)

• BJ201-12022T | Filetto: M12x1.75-35L | L: 90 mm | L1: 50 mm | L2: 26,5 mm | W: 35 mm | W1: 20 mm | W2: 22 mm | W3: 14 mm | H: 25,5 mm | H1: 22 mm | H2: 10 mm | H3: 8 mm | K: 10 mm | Capacità di carico: 1.660 lbs | Coppia ammissibile: 66 ft/lbs
• BJ201-16030T | Filetto: M16x2.00-45L | L: 115 mm | L1: 67,5 mm | L2: 30 mm | W: 40 mm | W1: 26 mm | W2: 28 mm | W3: 18 mm | H: 34,5 mm | H1: 30 mm | H2: 14 mm | H3: 10 mm | K: 14 mm | Capacità di carico: 2.630 lbs | Coppia ammissibile: 111 ft/lbs

Materiali e finitura

• Corpo: acciaio legato 4140, finitura ossido nero
• Ganascia dentata: acciaio legato 4140, temprata e rinvenuta, finitura ossido nero
• Dado a T: acciaio 4145, finitura ossido nero
• Vite a testa cilindrica: acciaio 4135, finitura ossido nero

Documentazione
Specifiche in PDF disponibili per questo prodotto.

Caratteristiche / specifiche tecniche

• Battuta di posizionamento regolabile a basso profilo progettata per posizionamento preciso e rapida rimozione/inserimento dei pezzi
• Profilo basso per mantenere il battuta lontano dalle operazioni di lavorazione
• Include dado a T e vite a testa cilindrica
• Opzioni di filetto/lunghezza e varianti dimensionali disponibili come mostrato in Opzioni pezzo
• Capacità di carico fino a 1.660 lbs (BJ201-12022T) e 2.630 lbs (BJ201-16030T)
• Coppia ammissibile: 66 ft/lbs (BJ201-12022T) e 111 ft/lbs (BJ201-16030T)
• Finitura ossido nero su tutti i componenti in acciaio
