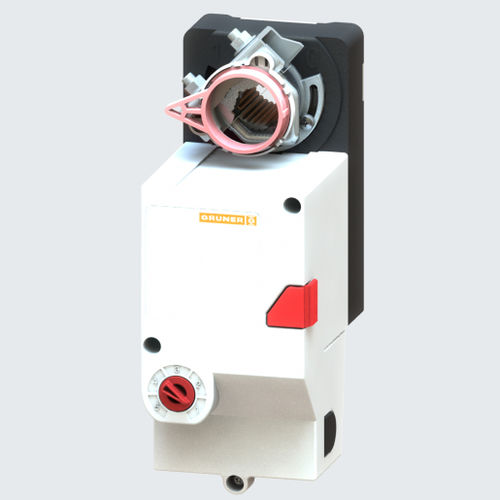

Attuatore per serrande elettrico 328CS-024-02A

rotativoIP54per impianto di ventilazione

Attuatore rotante per la regolazione delle serrande negli impianti HVAC -Controllo continuo (0)2...10 VDC -Dimensioni della serranda fino a circa 0,4 m² -Morsetto di accoppiamento dell'albero ◊ 8-15 mm / Ø 8-20 mm Dati elettrici Campo di tensione nominale: 19...29 VAC/DC Potenza assorbita motore (movimento) : 11 W Consumo energetico standby (posizione finale) : 1,0 W Dimensionamento del filo : 14 VA Controllo: controllo continuo (0)2...10 VDC / Ri > (100 kΩ) 50 kΩ risoluzione 80 mV (0)4...20 mA / Ri = 500 Ω risoluzione 0,16 mA Segnale di retroazione: (0)2...10 Vcc, max. 5 mA Interruttore ausiliario : - Carico di contatto : - Punto di commutazione : - Collegamento motore: cavo 1000 mm, 4 x 0,75 mm² (senza alogeni) Collegamento potenziometro di retroazione : - Collegamento interruttore ausiliario : - Collegamento GUAC : - Dati funzionali Coppia : > 2 Nm Dimensione della serranda: fino a circa 0,4 m² Velocità sincronizzata : ±5% Senso di rotazione selezionato tramite interruttore Comando manuale: blocco del riduttore disinnescato con pulsante, auto-ripristino può essere limitato con fermi meccanici regolabili fine corsa meccanici regolabili dopo aver modificato l'angolo di rotazione, è necessario adattamento dell'azionamento Livello di potenza sonora: 100 000 cicli (0°...95°...0°) > 1 500 000 cicli parziali (max. ±5°)
