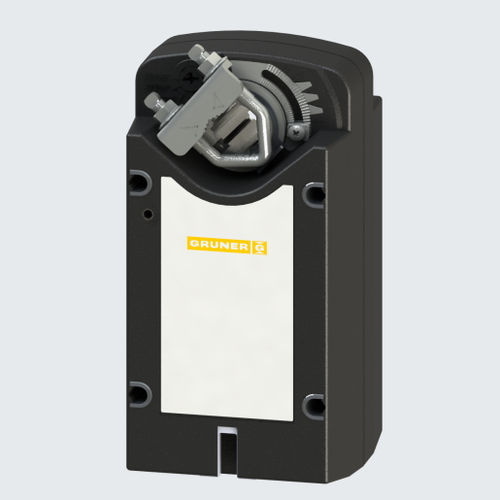

Attuatore con ritorno a molla per la regolazione delle serrande negli impianti HVAC
-Controllo a 2 punti
-Dimensione della serranda fino a circa 0,6 m²
-Morsetto di accoppiamento dell'albero
◊ 8-13 mm / Ø 8-16,5 mm
Dati elettrici
Campo di tensione nominale: 19...29 VAC/DC
Potenza assorbita motore (movimento) : 5,0 W
Consumo energetico standby (posizione finale) : 1,5 W
Dimensionamento dei cavi: 7,0 VA
Controllo: a 2 punti
Segnale di retroazione : -
Interruttore ausiliario : -
Carico del contatto : -
Punto di commutazione : -
Collegamento motore : cavo 1000 mm,
2 x 0,75 mm² (senza alogeni)
Collegamento potenziometro di retroazione : -
Collegamento interruttore ausiliario : -
Collegamento GUAC : -
Dati funzionali
Dimensione della serranda : fino a circa 0,6 m²
Velocità sincronizzata : -
Senso di rotazione selezionato dal montaggio
Comando manuale: azionamento manuale
Angolo di rotazione : 0°...max. 95°
può essere limitato con fermi meccanici regolabili
fine corsa meccanici regolabili
Livello di potenza sonora del motore: < 45 dB(A)
Livello di potenza sonora molla 60 000 cicli (0°...95°...0°)
---
