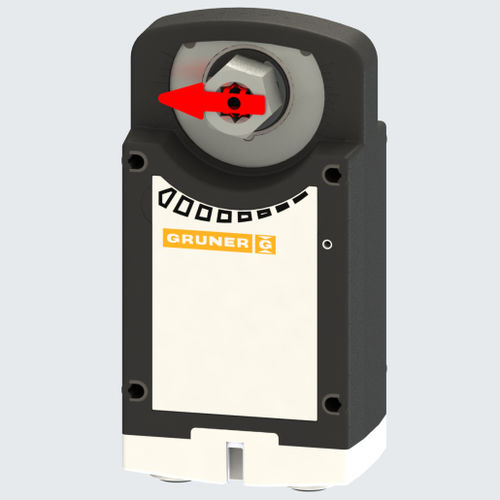

Attuatore con ritorno a molla per la regolazione di serrande antincendio e antifumo in impianti HVAC
-Controllo a 2 punti
-Interruttore ausiliario2x fisso, non regolabile
-Accoppiamento dell'albero 8 mm (8F 8)
forma 10 mm (8F10)
forma adatta a 12 mm (8F12)
Dati tecnici
Dati elettrici
Campo di tensione nominale: 19...29 VAC/DC
Potenza assorbita motore (movimento) : 5,0 W
Consumo di energia in standby (posizione finale): 2,0 W
Dimensionamento dei cavi: 7,0 VA
Controllo: a 2 punti
Segnale di retroazione : -
Interruttore ausiliario : 2 x SPDT (AgAu)
Carico dei contatti : 1 mA...5 (2,5) A, 5 VDC...250 VAC
Punto di commutazione: 5° / 80°
Collegamento motore: cavo 1000 mm,
2 x 0,75 mm² (senza alogeni)
Collegamento interruttore ausiliario: cavo 1000 mm,
6 x 0,75 mm² (senza alogeni)
Collegamento GUAC : -
Dati funzionali
Velocità sincronizzata : ±5%
Senso di rotazione : selezionato dal montaggio
Comando manuale : azionamento manuale
Livello di potenza sonora del motore : < 45 dB(A)
Livello di potenza sonora molla : < 65 dB(A)
---
