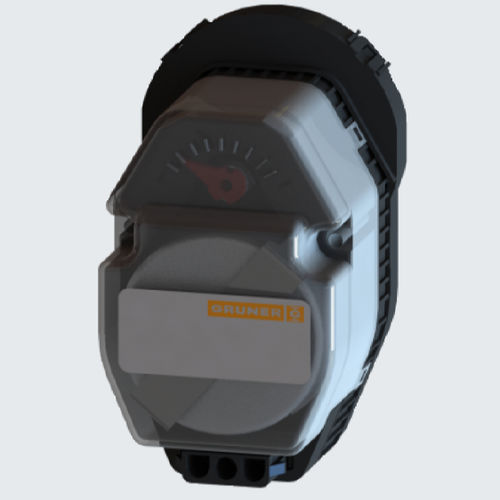

Attuatore con ritorno a molla per la regolazione delle serrande negli impianti HVAC
-Controllo a 2 punti
-Segnale di ritorno1x uscita di commutazione
-Dimensioni della serranda fino a circa 0,4 m²
Dati tecnici
Dati elettrici
Campo di tensione nominale: 19...29 VAC/DC
Potenza assorbita motore (movimento) : 3,5 W
Consumo energetico standby (posizione finale) : 1,5 W
Dimensionamento dei cavi: 4,0 VA
Controllo: a 2 punti
Segnale di retroazione: uscita di commutazione
finecorsa: 1x SPST (Ag)
Carico dei contatti: 5 (2,5) A, 250 VAC
Punto di commutazione: 90°
Collegamento motore : Tyco - AMP universal MATE-N-LOK Nr.: 350766-1
Collegamento finecorsa : tramite connettore motore
Dati funzionali
Dimensione della serranda: fino a circa 0,4 m²
Velocità sincronizzata : ±5%
Senso di rotazione: Motore: in senso orario
Molla: in senso antiorario
Comando manuale : -
Livello di potenza sonora del motore : < 35 dB(A)
Livello di potenza sonora della molla : < 45 dB(A)
---
