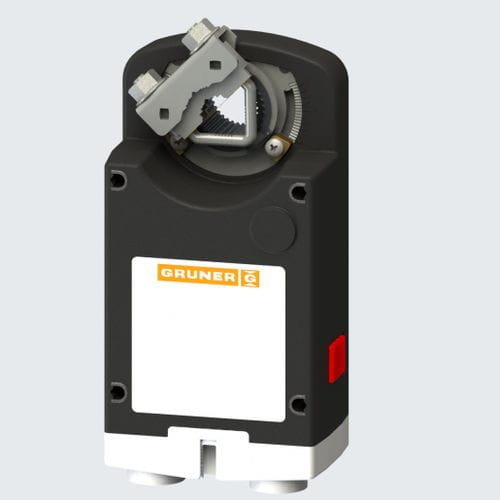

Attuatore rotante per la regolazione delle serrande negli impianti HVAC
-Controllo a 2/3 punti
-Dimensioni della serranda fino a circa 4 m²
-Morsetto di accoppiamento dell'albero
◊ 9-18 mm / Ø 9-26 mm
Dati elettrici
Campo di tensione nominale: 85...265 VAC/DC
Potenza assorbita motore (movimento) : 3,0 W
Consumo energetico standby (posizione finale) : 1,5 W
Dimensionamento dei cavi: 7,0 VA
Controllo: 2/3 punti
Segnale di retroazione : -
Interruttore ausiliario : -
Carico del contatto : -
Punto di commutazione : -
Collegamento motore : cavo 1000 mm,
3 x 0,75 mm² (senza alogeni)
Collegamento potenziometro di retroazione : -
Collegamento interruttore ausiliario : -
Collegamento GUAC : -
Dati funzionali
Dimensione della serranda
Velocità sincronizzata : ±5%
Senso di rotazione selezionato tramite interruttore
Comando manuale: blocco del riduttore disinserito con
pulsante, auto-ripristino
può essere limitato con fermi meccanici regolabili
fine corsa meccanici regolabili
Tempo di funzionamento
Livello di potenza sonora: 60 000 cicli (0°...95°...0°)
---
