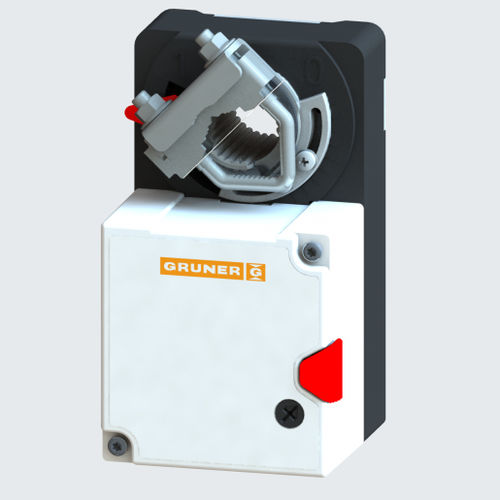

Attuatore per serrande elettrico 227-024-10-P5

rotativoper impianto di ventilazioneDC

Attuatore rotante per la regolazione delle serrande negli impianti HVAC -Controllo a 2/3 punti -Feedback potenziometroP5 = 5 kΩ -Dimensione della serranda fino a circa 2 m² -Morsetto di accoppiamento dell'albero ◊ 8-15 mm / Ø 8-20 mm Dati elettrici Campo di tensione nominale: 19...29 VAC/DC Potenza assorbita dal motore (movimento) : 2,0 W Consumo energetico standby (posizione finale) : 1,0 W Dimensionamento dei cavi: 3,5 VA Controllo: a 2/3 punti Segnale di retroazione: potenziometro P5 = 5 kΩ Interruttore ausiliario : - Carico del contatto : - Punto di commutazione : - Collegamento motore : cavo 1000 mm, 3 x 0,75 mm² (senza alogeni) Collegamento potenziometro di retroazione : cavo 1000 mm, 3 x 0,75 mm² (senza alogeni) Collegamento interruttore ausiliario : - Collegamento GUAC : - Dati funzionali Dimensione della serranda : fino a circa 2 m² Velocità sincronizzata : ±5% Senso di rotazione selezionato tramite interruttore Comando manuale: blocco del riduttore disinnescato con pulsante, auto-ripristino può essere limitato con fermi meccanici regolabili fine corsa meccanici regolabili
