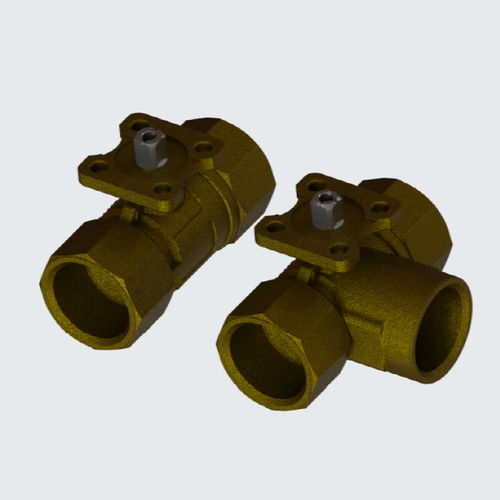

Valvola a sfera BOFB...K...B

elettricaper controllo di flussoper acqua calda

Valvola a sfera di regolazione per il controllo del flusso di acqua calda e fredda e di soluzioni Glykol (max. 50%) negli impianti HVAC in combinazione con un attuatore rotante Dati tecnici Valvola Disco di flusso: con e senza disco di flusso Fluidi: - acqua calda e fredda (VDI 2035) - acqua con glicole (max. 50%) - vapore 121°C a 103 kPa Pressione di chiusura ps : 1380 kPa Pressione differenziale pmax : 600 kPa (senza disco di flusso) 340 kPa (con disco di flusso) Nota sulla pressione differenziale : 240 kPa (funzionamento a bassa rumorosità) Caratteristica di flusso: percentuale uguale con valvola a 2 vie/3 vie lineare con valvola a 3 vie in bypass (VDI/VDE 2178) Tasso di perdita : < 0,01% dalla Kvs, < 1% per la porta di bypass a prova di perdite Connessione: filettatura femmina (Rp, ISO 7/1) Angolo di rotazione: 0...max. 90° Posizione di montaggio: da verticale a orizzontale (rispetto all'albero) Materiale Corpo: ottone (DIN EN 12165, CW617N) Sfera della valvola: acciaio inox (EN 10088-2) Albero della valvola: acciaio inox (EN 10088-2) Guarnizione dell'albero della valvola: 2 x O-ring in EPDM Guarnizione : PTFE con parte in grafite e O-ring in EPDM Disco di flusso : AMODEL AS 1145HS Lubrificazione : conforme all'omologazione
