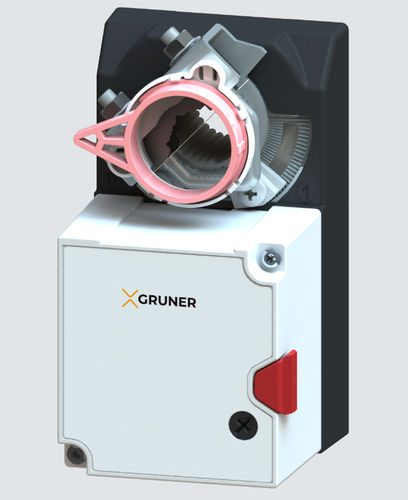

Attuatore per serrande elettrico 227-024-10

rotativoIP54compatto

Attuatore rotante per la regolazione di serrande d'aria per il controllo della pressione in impianti HVAC -Controllo(0)2...10 VDC -Sensore300 Pa (dinamico) -Dimensioni della serranda fino a circa 2 m² -ComunicazionePP-Bus -Morsetto di accoppiamento dell'albero ◊ 8-15 mm / Ø 8-20 mm Dati tecnici Dati elettrici Campo di tensione nominale: 19...29 VAC/DC Potenza assorbita dal motore (movimento) : 2,5 W Consumo energetico standby (posizione finale) : 1,5 W Dimensionamento dei cavi: 5,0 VA Controllo: (0)2...10 VCC / Ri > (100 kΩ) 50 kΩ (0)4...20 mA / Ri = 500 Ω Segnale di retroazione: (0)2...10 Vcc, max. 0,5 mA Controllo di priorità: chiuso / Pmin / Pmax / aperto Collegamento motore: cavo 1000 mm, 4 x 0,75 mm² (senza alogeni) Connessione GUAC : - Connessione GUIV : tramite connettore diagnostico e segnale di feedback U Comunicazione: PP-Bus (1200 Bd, max. 15 VDC) Sensore Calibrazione: 300 Pa, necessaria la regolazione dell'altezza (300 Pa = 1,2 in H2O), principio di misura dinamico Campo di misura: 0...300 Pa Pressione di scoppio: 1 bar Valore nominale: Pmin / Pmax / Pconst in base a Pnom Fluidi: aria 0....70°C / 5...95% U.R., non condensante Posizione di montaggio : indipendente dalla posizione Connessione : Ultem 2200 / clip per tubi Ø 4-6 mm
