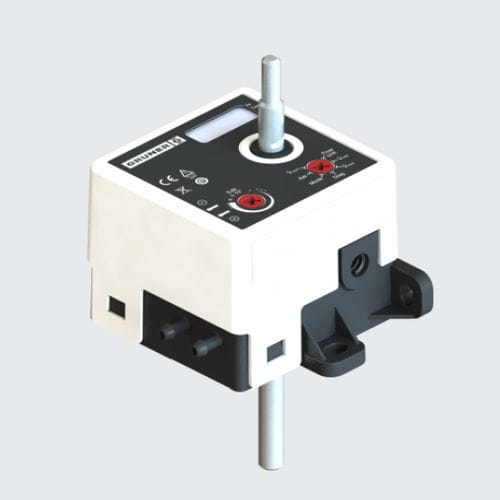

Attuatore lineare a mandrino per la regolazione di diffusori a pavimento, diffusori d'aria rotante e ugelli a getto per il controllo della pressione e della portata volumetrica in impianti HVAC
-Forza150 N
-Tensione nominale 24 VAC/DC
(0)4...20 mA / Rext. = 500 Ω
Segnale di retroazione: (0)2...10 VCC, max. 0,5 mA
Controllo di priorità: chiuso / Vmin / Vbtw / Vmax / aperto
Collegamento motore: cavo 1000 mm,
4 x 0,75 mm² (senza alogeni)
Collegamento GUIV : tramite connettore di diagnostica e
segnale di feedback U
Comunicazione: PP-Bus (1200 Bd, max. 15 VDC)
Sensore
Calibrazione: 250 Pa, necessaria regolazione in altezza
(300 Pa = 1,2 in H2O), principio di misura dinamico
Campo di misura: 0...300 Pa
Pressione di scoppio: 1 bar
Valore nominale: valore specifico del produttore della serranda
Vmin / Vbtw / Vmax basato su Vnom
Fluidi : aria
non condensante
Posizione di montaggio : indipendente dalla posizione
Connessione : Ultem 2200 / clip per tubo Ø 4-6 mm
---
