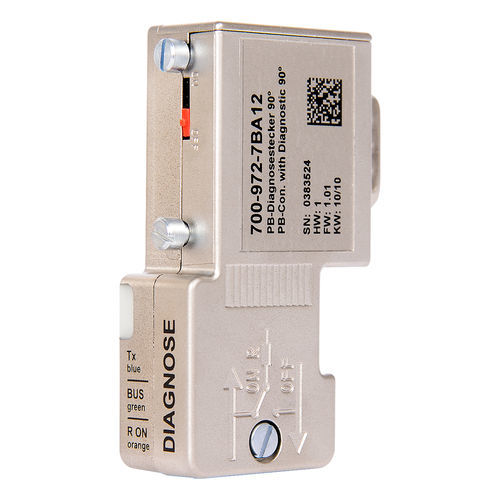

Connettore di dati 700-972-7BA12

D-Subparalleloa vite

Si monta rapidamente ed è dotato di resistenze di terminazione integrate e collegabili. Per migliorare la compatibilità EMC, l'alloggiamento del connettore è metallizzato. Utilizzando il connettore di diagnosi PROFIBUS, è possibile creare una rete PROFIBUS in cui l'utente può controllare in qualsiasi momento lo stato del sistema bus con una semplice occhiata. I tre LED integrati, facilmente distinguibili nei colori blu, verde e arancione, indicano gli stati più importanti della rete PROFIBUS in ogni stazione. Vengono visualizzati lo stato della resistenza di terminazione (arancione), la presenza di attività sul bus (verde) e la partecipazione del partecipante indirizzato al traffico del bus (blu). In questo modo è possibile riconoscere immediatamente stati di errore come interruzioni del bus, resistenze di terminazione mancanti o non correttamente collegate, partecipanti al bus malfunzionanti o guasti. Il connettore PROFIBUS funziona nell'intervallo di temperatura ambiente esteso da -25 °C a +85 °C. 3 LED di stato per indicare "funzionamento del bus", "partecipante in invio", "resistenza di terminazione inserita" Alloggiamento metallizzato Nessuna parte che possa andare persa Resistenza di terminazione commutabile integrata uscita cavo a 90° Terminale a vite collaudato La temperatura ambiente massima per UL è di +60 °C
