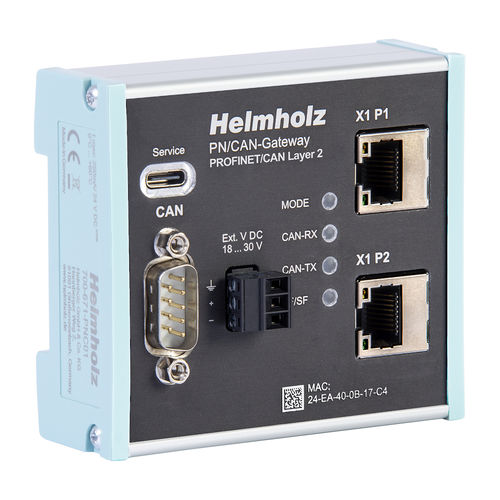

Gateway di comunicazione 700-671-PNC01

di mediaUSBCAN Bus

Il gateway PN/CAN Layer 2 consente la connessione di dispositivi CAN con protocolli CAN proprietari. Sulla rete PROFINET, il gateway PN/CAN è un dispositivo I/O PROFINET e supporta velocità di trasmissione fino a 100 Mbit full duplex; sul bus CAN è supportato fino a 1 Mbit/s. I dati di I/O dei nodi CAN sono mappati in modo trasparente e liberamente configurabile nella rete PROFINET e possono quindi essere elaborati direttamente nel PLC. Il gateway PN/CAN è integrato nel configuratore hardware con un file GSDML e può essere completamente configurato. Non sono necessari ulteriori strumenti software per la parametrizzazione o blocchi di gestione per la programmazione, il che rende l'uso del gateway semplice. Le caratteristiche MRP (ridondanza dei media), le ampie funzioni diagnostiche e l'interfaccia per la diagnosi online completano le caratteristiche prestazionali del gateway PN/CAN. Oggetti di ricezione e trasmissione automatici e controllati per i frame CAN con identificatore configurabile Gli oggetti di trasmissione possono essere trasmessi anche ciclicamente FIFO del canale di ricezione per la ricezione di frame CAN con identificatore flessibile Canale di trasmissione FIFO per la trasmissione di qualsiasi frame CAN con identificatore flessibile Configurabilità fino a 512 diversi frame CAN Supporta CAN 2.0A (identificatore a 11 bit) e CAN 2.0B (identificatore a 29 bit) Velocità di trasmissione CAN fino a 1 Mbit/s Semplice configurazione tramite file GSDML Non sono necessari blocchi di gestione PLC o software di parametrizzazione Ridondanza dei media (client MRP)
