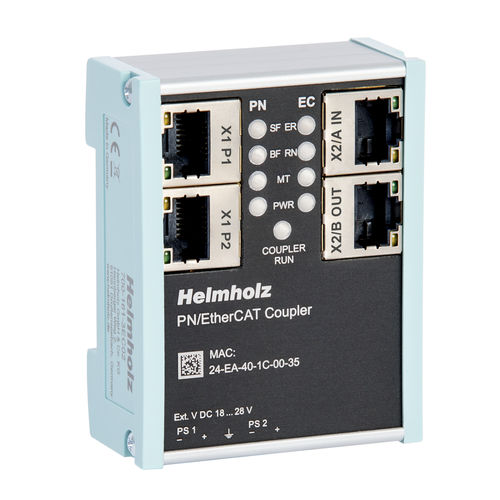

Accoppiatore EtherCAT 700-161-3EC02

ProfiNetI/Odi bus di campo

Macchine e sistemi possono essere collegati con accoppiatori fieldbus. Ciò rende possibile lo scambio di dati tra diversi mondi di controllo. È possibile evitare una complessa comunicazione CPU-CPU. A seconda del bus di campo, l'integrazione avviene tramite file di descrizione del dispositivo come GSD, GSDML o EDS. Con l'accoppiatore PN/EtherCAT è possibile collegare in modo semplice e senza complicazioni una macchina PROFINET a una macchina EtherCAT. L'accoppiatore PN/EtherCAT consente il trasferimento di dati tra un controllore PROFINET e un master EtherCAT. I dati di uscita ricevuti su uno dei lati della rete vengono messi a disposizione del PLC sull'altro lato della rete come dati di ingresso. Lo scambio di dati I/O ciclico comprende un massimo di 600 byte per direzione e avviene il più rapidamente possibile senza blocchi di gestione. La configurazione dell'accoppiatore e la compilazione dei dati di I/O vengono eseguite per entrambi i lati della rete nello strumento di progettazione del rispettivo PLC (ad esempio, TIA Portal di Siemens, CODESYS del gruppo CODESYS o TwinCAT di Beckhoff). Non è necessario un software di configurazione aggiuntivo. Per integrare l'accoppiatore nel rispettivo strumento di ingegneria, viene fornito un file GSDML per il lato PROFINET e un file ESI per il lato EtherCAT. Per la configurazione dei dati di I/O da trasferire, l'accoppiatore mette a disposizione 100 slot e un gran numero di moduli di I/O con diversi tipi e dimensioni di dati. Di solito è sufficiente eseguire e mettere in servizio questa configurazione di I/O manualmente solo per il lato PROFINET, poiché i comuni strumenti di ingegnerizzazione del lato EtherCAT consentono di leggere e accettare la configurazione di I/O corrente dell'accoppiatore. Fino a 600 byte di dati di ingresso e 600 byte di dati di uscita
