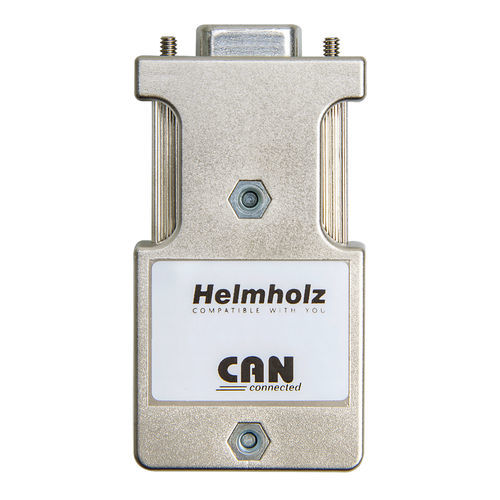

Connettore di dati 700-690-1BA12

Socketper trasmissionedi cavi

Il connettore CAN bus serve a collegare un partecipante CAN bus al cavo CAN bus. Il connettore si monta rapidamente ed è dotato di una resistenza di terminazione integrata e collegabile. Helmholz offre il connettore CAN bus per velocità di trasmissione fino a 1 Mbps. Il connettore CAN bus si inserisce direttamente nell'interfaccia CAN bus (presa SUB-D, 9 pin) dei partecipanti al CAN bus. I cavi del bus CAN sono collegati con terminali a vite a 6 pin. Un interruttore a scorrimento consente di stabilire se il connettore deve essere utilizzato come nodo o all'estremità del segmento. L'interruttore può essere azionato anche nella condizione di installazione. L'impostazione è chiaramente visibile. Nell'impostazione del nodo ("OFF"), il connettore deve essere azionato quando il bus in ingresso e quello in uscita sono collegati tra loro. La resistenza di terminazione è quindi inefficace. Come fine segmento ("ON"), il connettore deve essere impostato rispettivamente sul primo e sull'ultimo partecipante (più esterno) del segmento. In questo caso, la resistenza di terminazione è collegata al bus in ingresso e il bus in uscita è scollegato. I connettori CAN funzionano anche nell'intervallo di temperatura ambiente esteso da -25 °C a +85 °C. 24 V per l'alimentazione del partecipante Alloggiamento metallizzato Nessuna parte che possa andare persa Dimensioni ridotte La temperatura ambiente massima per UL è di +60 °C
